生コンクリート
販売
生コン工場（豊田工場）
豊田工場・・・レディーミクストコンクリート（生コン）の製造・販売をしています。
工場外観
生コン工場（西尾工場）
工場外観
生コンクリート製造・試験
細骨材の表面水率測定
細骨材が含む表面水量を管理・把握するために、JIS A 1111”細骨材の表面水率試験方法”に基づき、午前・午後に各1回以上の試験を行います。

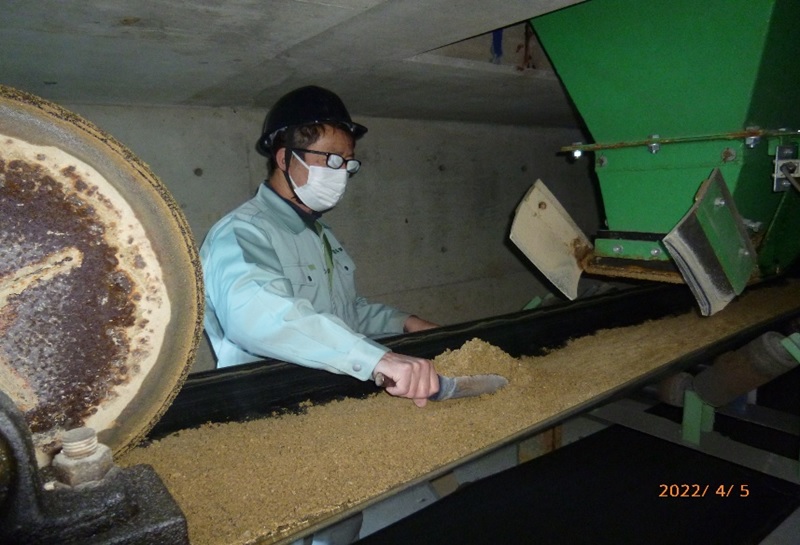

細骨材の表面水率測定①
ベルコンから細骨材を採取

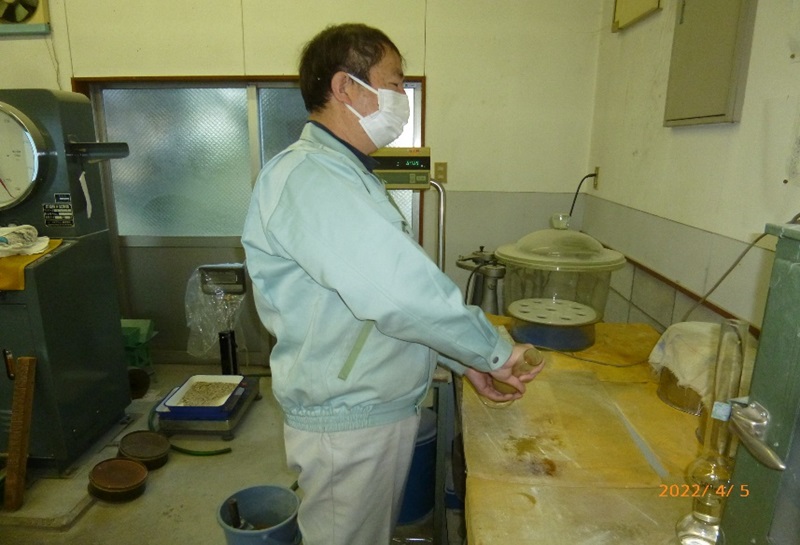

細骨材の表面水率測定②
細骨材を水の入ったチャップマンフラスコに入れる
細骨材の表面水率測定③
チャップマンフラスコ内の試料中にある空気を抜く
細骨材の表面水率測定④

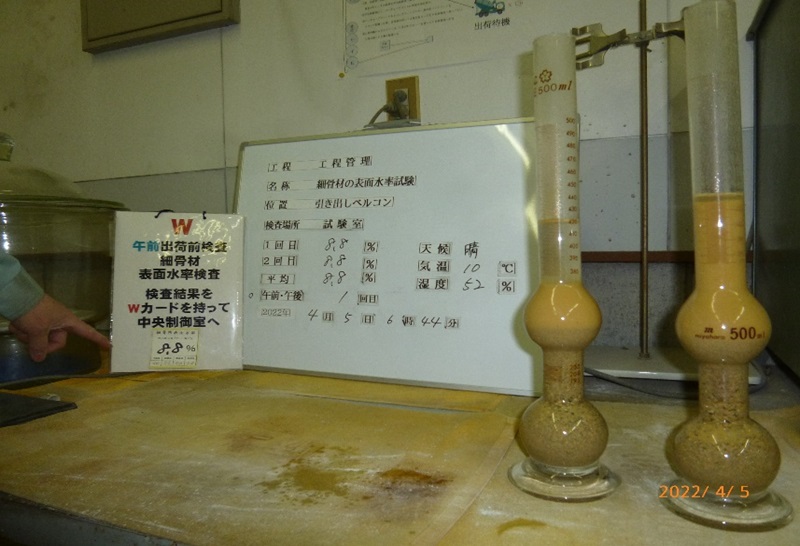

骨材の表面水率を計測
フレッシュ性状の確認試験
生コンの粘性・流動性と空気量を測定するため、JIS A 1101”コンクリートのスランプ試験方法”、JIS A 1128”フレッシュコンクリートの空気量の圧力による試験方法”に基づき、午前・午後に各1回以上試験を行います。

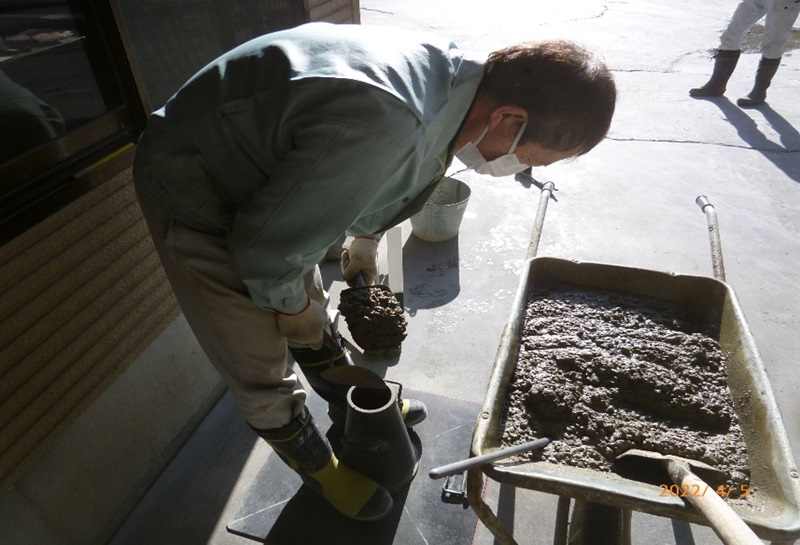

フレッシュ性状の確認試験①
ミキサー車から生コンを採取し、スランプコーンに詰める

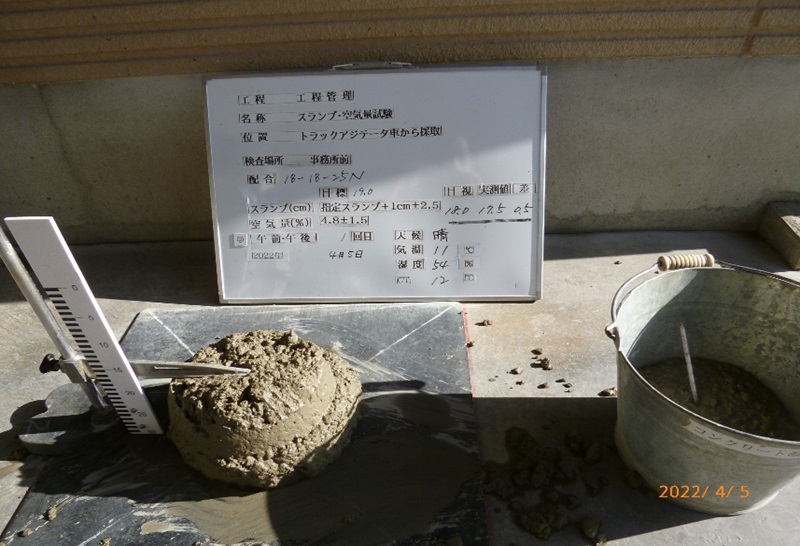

フレッシュ性状の確認試験②
スランプコーンを引き上げた後、スランプを計測
フレッシュ性状の確認試験③

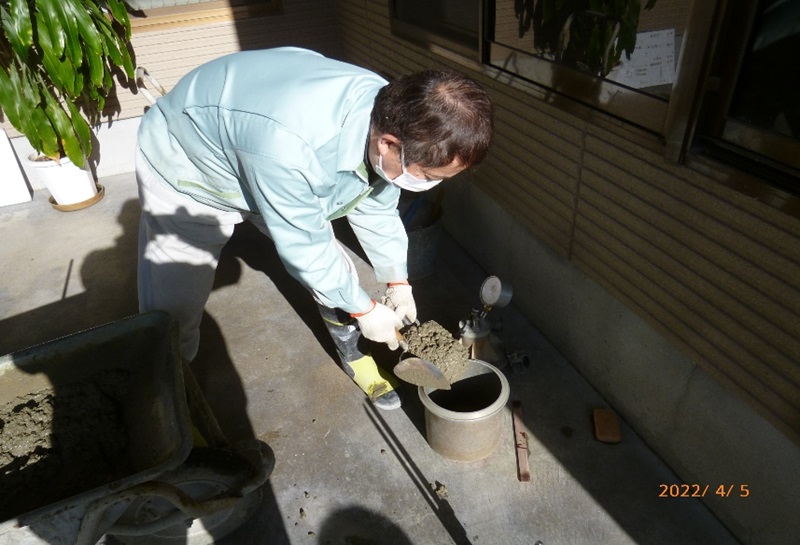

空気量測定器に生コンを詰める

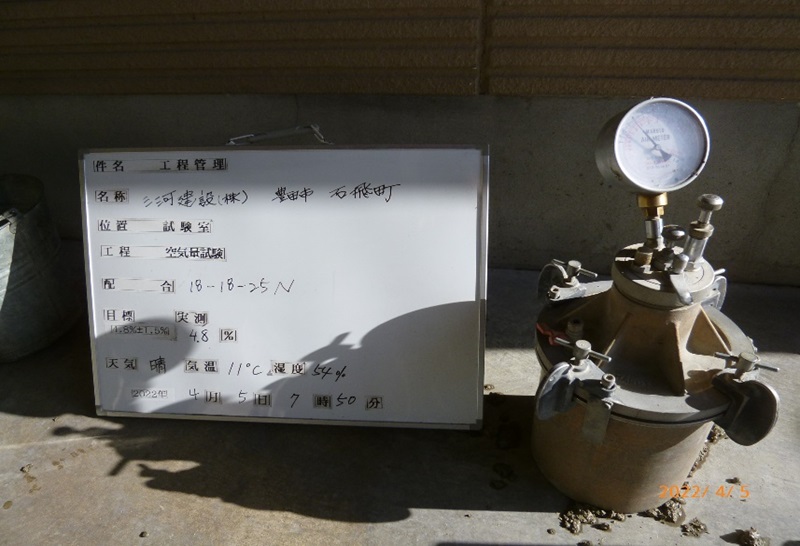

フレッシュ性状の確認試験④
空気量を測定
強度管理試験
耐久性上必要な圧縮強度を測るために、JIS A 1132”コンクリート強度試験用供試体の作り方”に基づき製造した代表的配合の供試体を、JIS A 1108”コンクリートの圧縮強度試験方法”に則り、午前・午後のフレッシュ性状確認時どちらか一方で試験を行います。

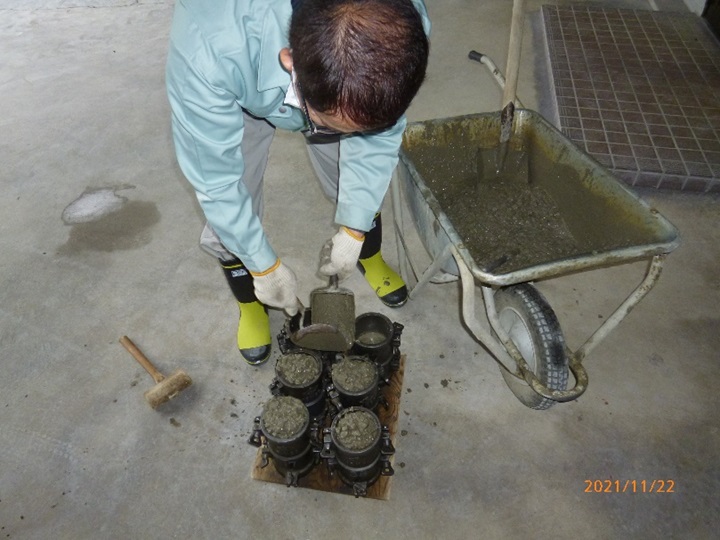

強度管理試験①
代表的な強度試験用の供試体を計6本採取
強度管理試験②

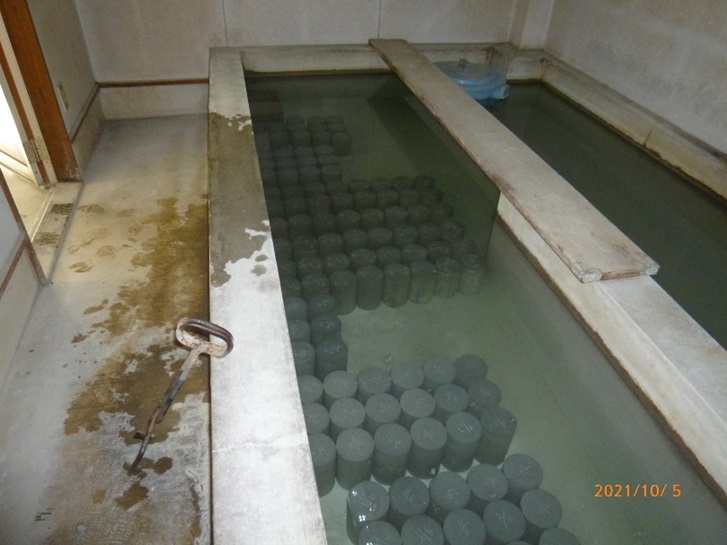

20±2℃の温度で管理された水中で養生させる

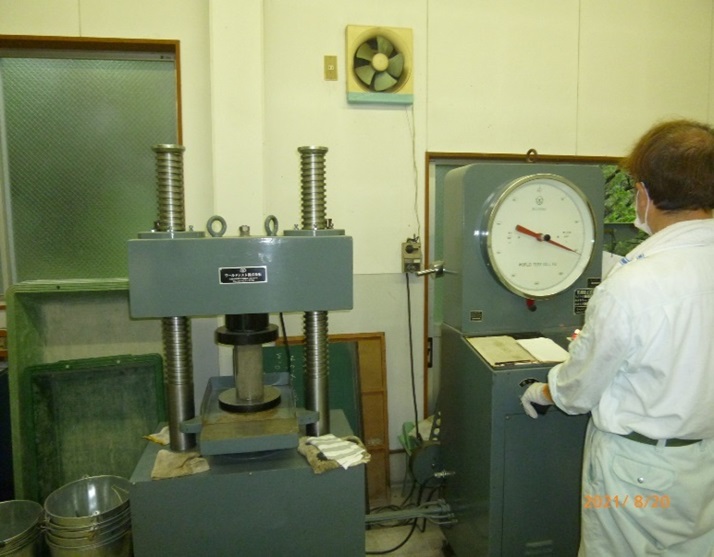

強度管理試験③
養生させた供試体の強度を1週間・4週間後にそれぞれ測定
上澄水の透視度検査
当工場で発生した排水を再利用できるように処理した水（上澄水）が、JIS規定に適合しているかどうか1回以上/日透視度計にて検査を行います。
上澄水の透視度検査①

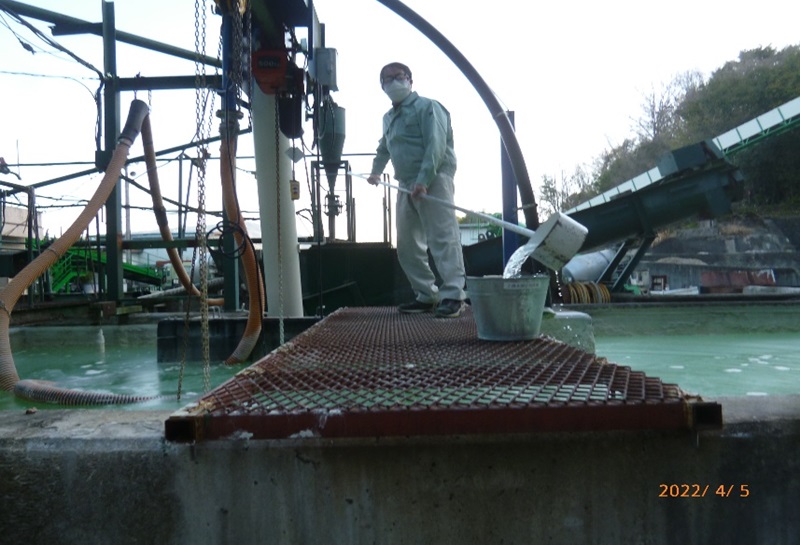

上澄水の水槽より試料を採取

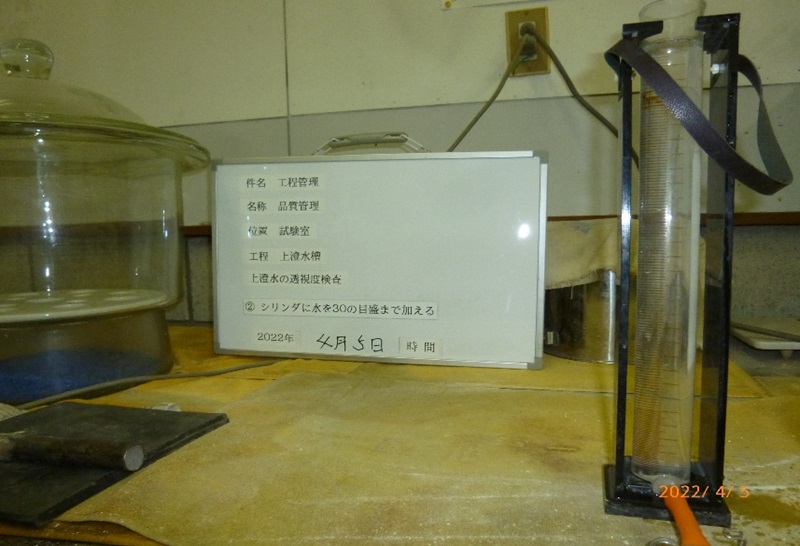

上澄水の透視度検査②
シリンダーに30の目盛まで水を加える

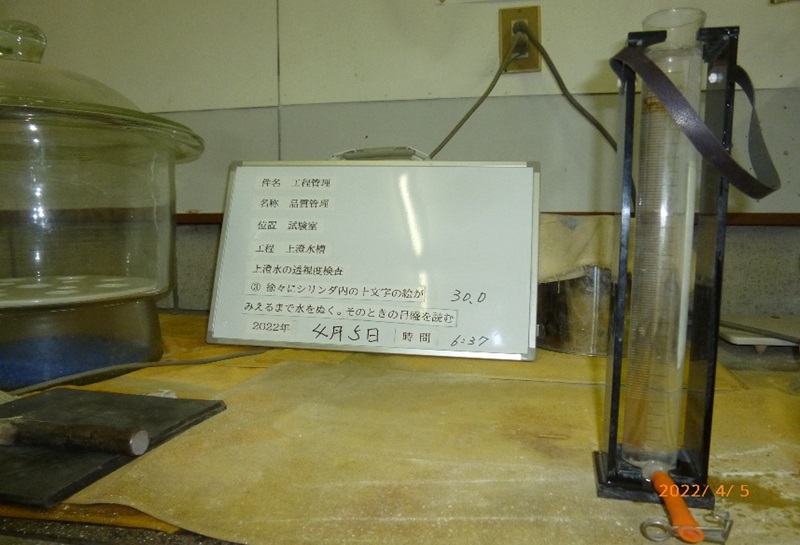

上澄水の透視度検査③
シリンダー内の水を徐々に抜き、十文字の絵が見えた時の目盛を読む
細骨材の品質管理試験
細骨材の品質管理試験①
－細骨材のふるい分け試験－
コンクリートの配合設計や仕様の適否に関わる、細骨材の粒度、粗粒率、粗骨材の最大寸法などを検査するために、JIS A 1102”骨材のふるい分け試験方法”に基づき、週に1回試験を行います。

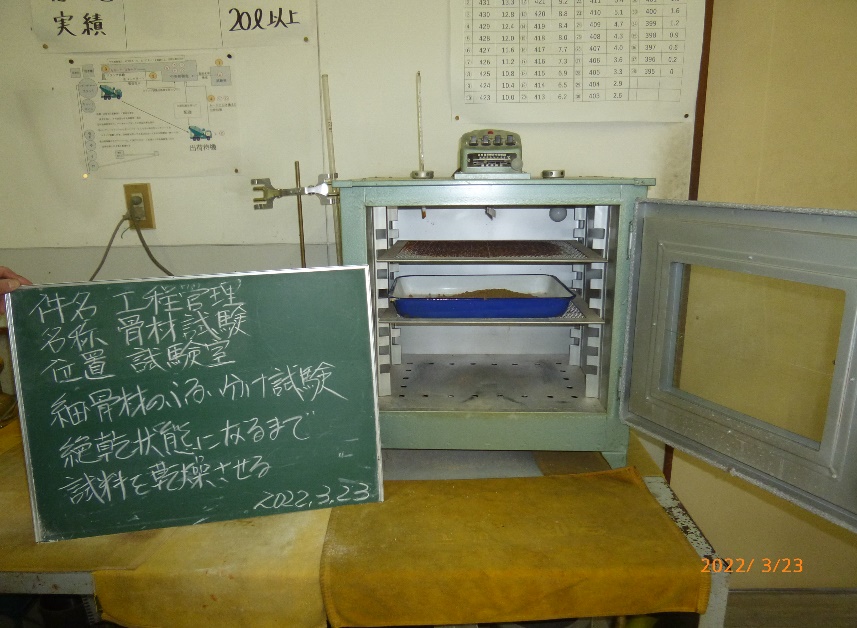

細骨材のふるい分け試験①
絶乾状態になるまで試料を乾燥させる

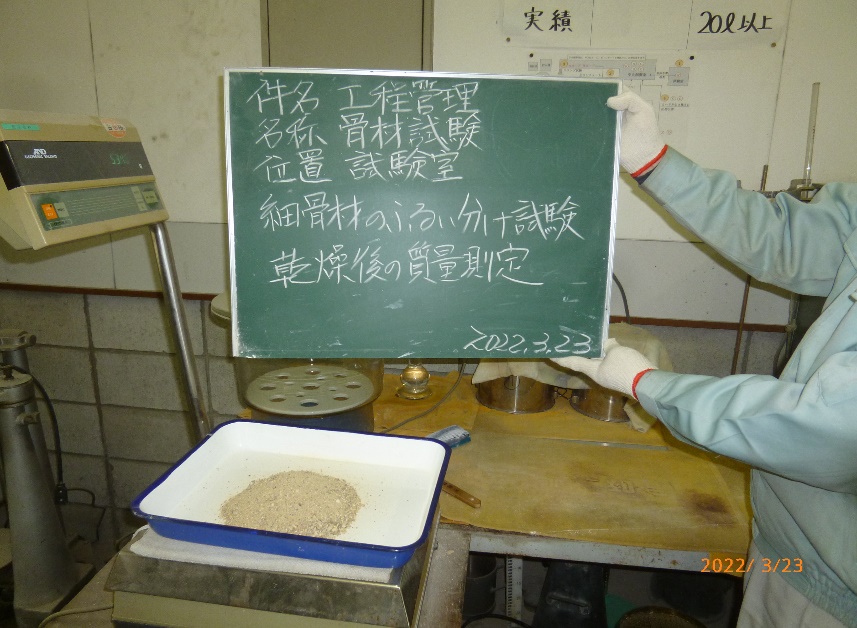

細骨材のふるい分け試験②
乾燥後、質量を測定
細骨材のふるい分け試験③

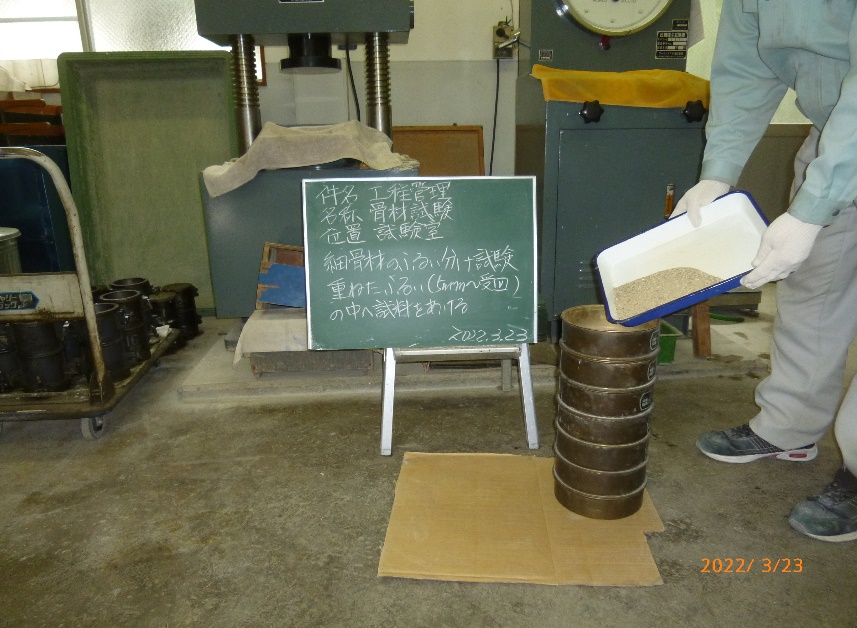

重ねたふるい（5mm～受皿）の中へ試料をあける

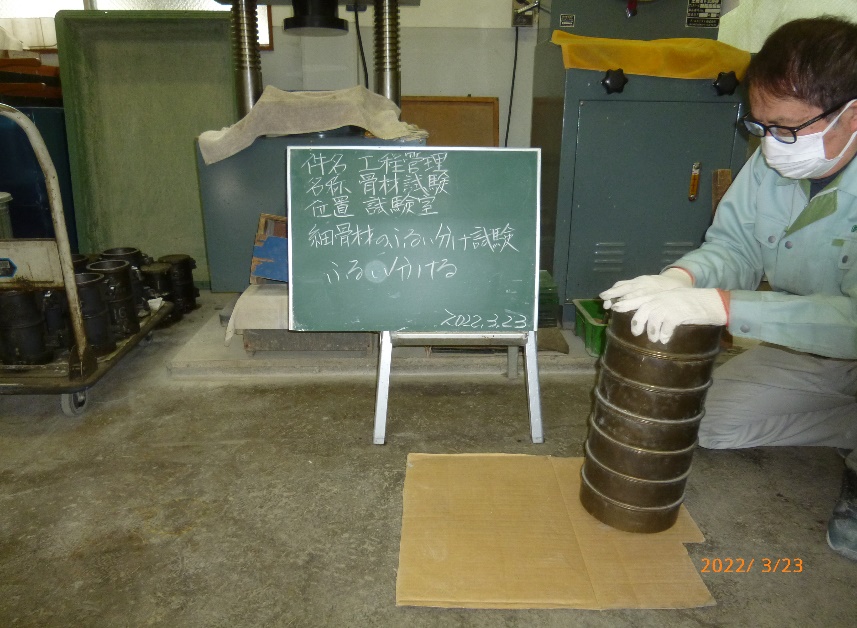

細骨材のふるい分け試験④
ふるい分ける

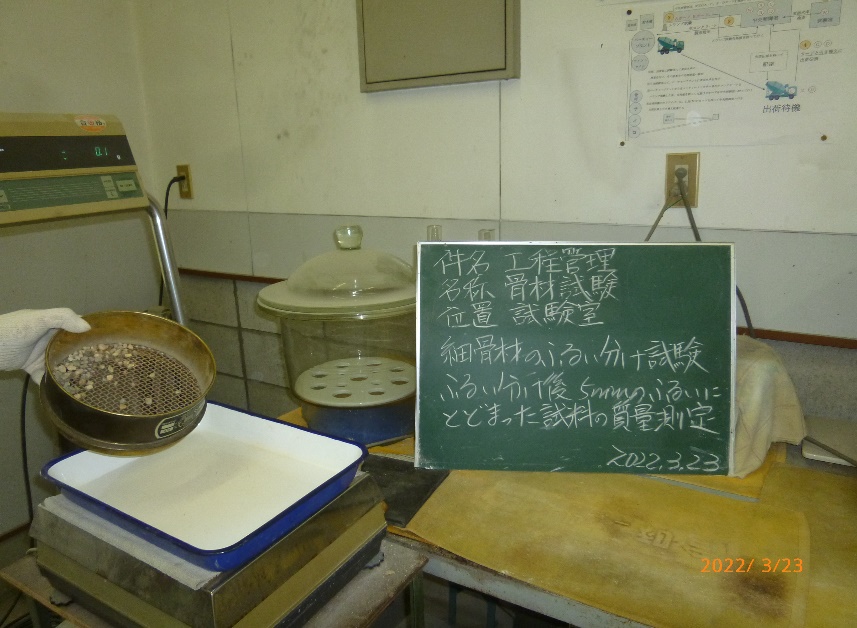

細骨材のふるい分け試験⑤
ふるい分け後、5mmのふるいにとどまった試料の質量を測定

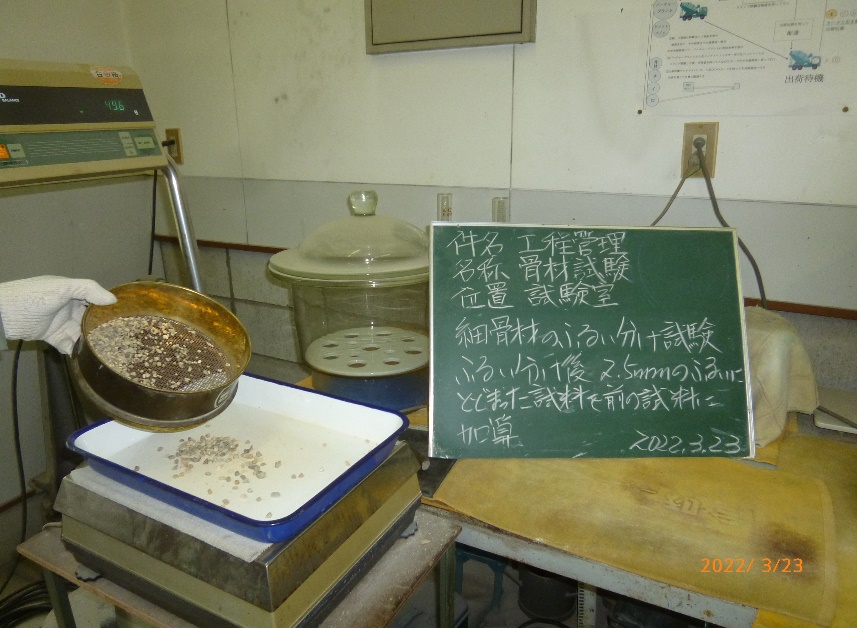

細骨材のふるい分け試験⑥
2.5mmのふるいにとどまった試料を前の試料に加算

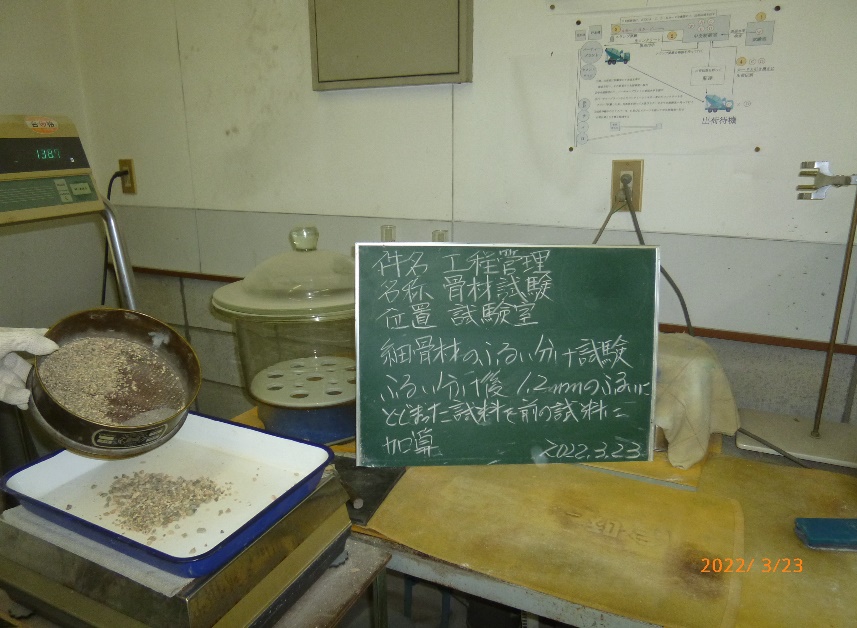

細骨材のふるい分け試験⑦
1.5mmのふるいにとどまった試料を前の試料に加算

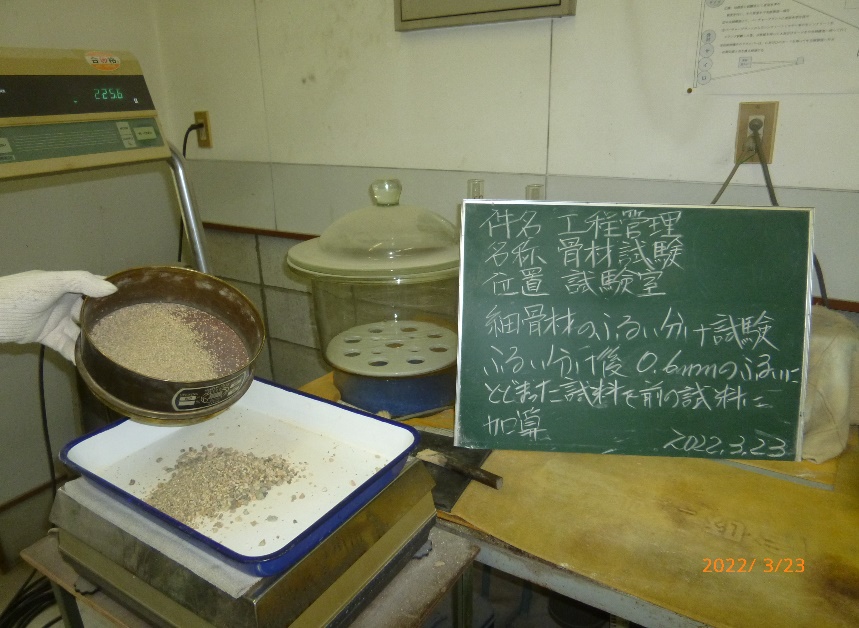

細骨材のふるい分け試験⑧
0.6mmのふるいにとどまった試料を前の試料に加算
細骨材のふるい分け試験⑨

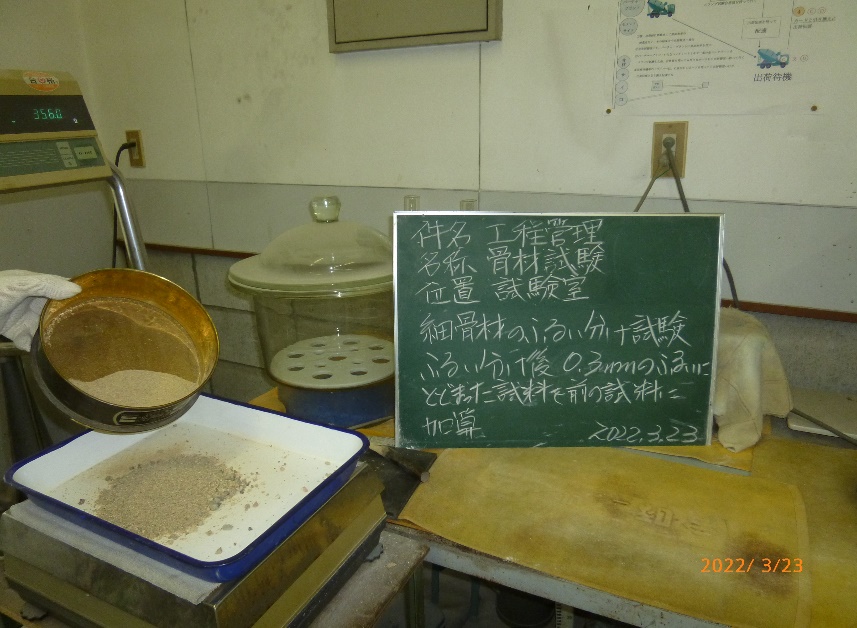

0.3mmのふるいにとどまった試料を前の試料に加算

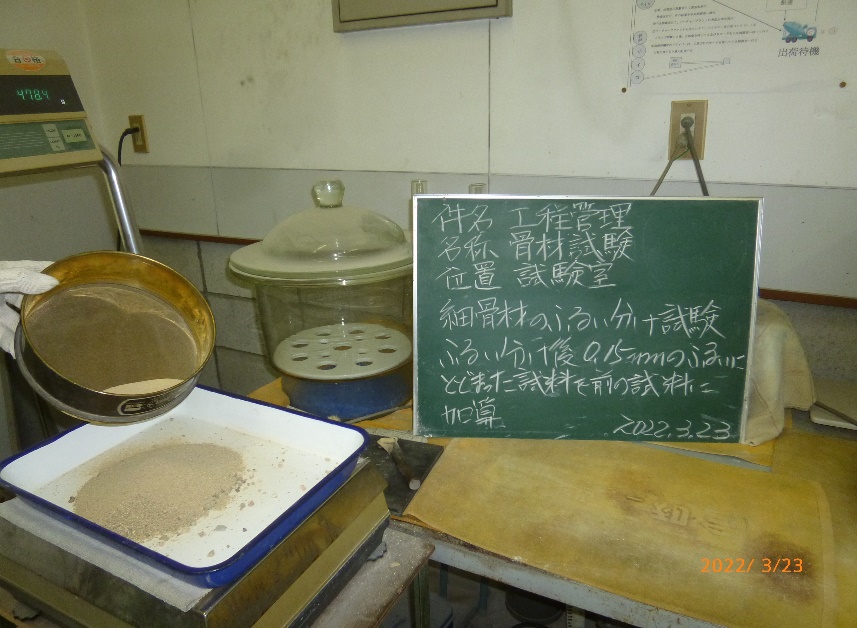

細骨材のふるい分け試験⑩
0.15mmのふるいにとどまった試料を前の試料に加算

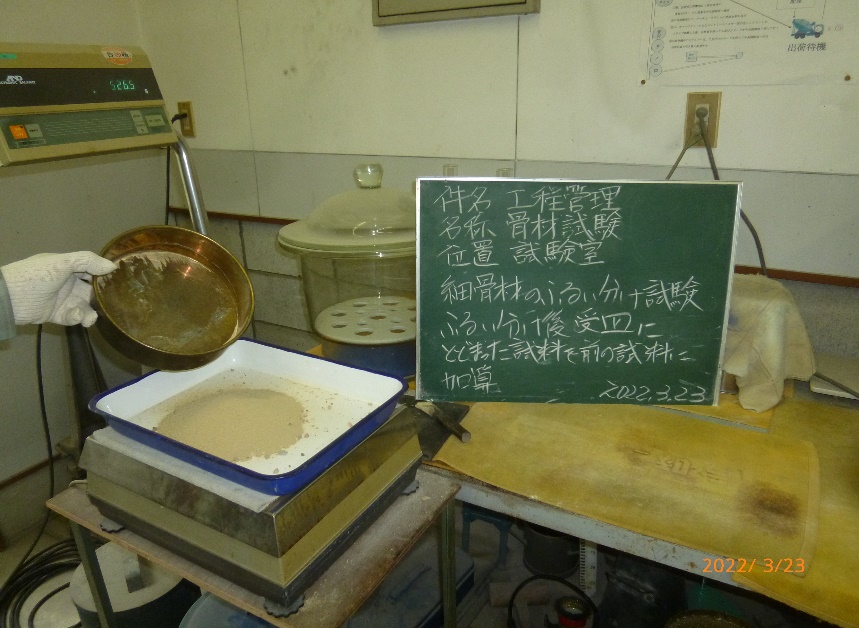

細骨材のふるい分け試験⑪
受皿にとどまった試料を前の試料に加算

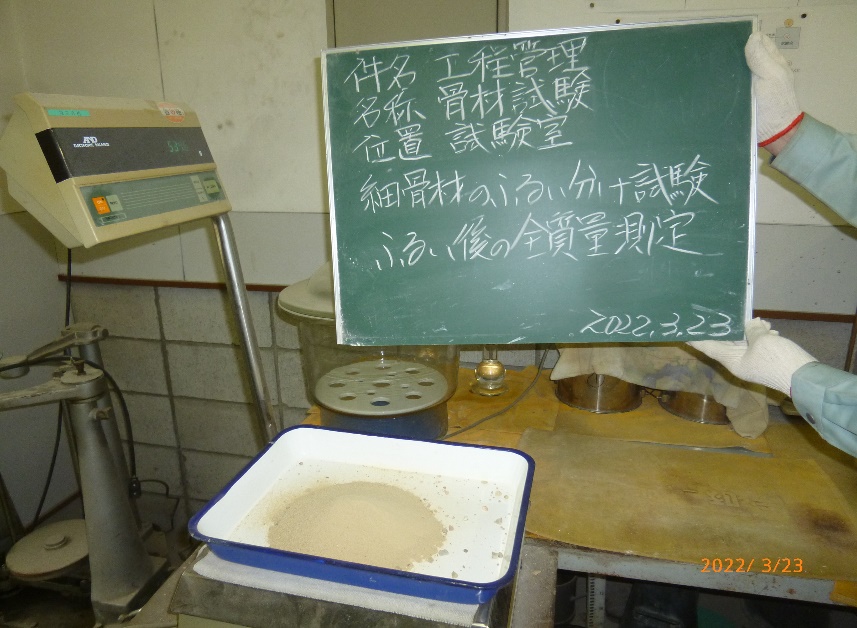

細骨材のふるい分け試験⑫
ふるい後の全質量を測定
細骨材の品質管理試験②
－細骨材の微粒分量試験－
コンクリートの水量増加や乾燥収縮など有害な影響を与える微粒分（粘土・シルト）の量が細骨材にどれたけ含まれているか測定するため、JIS A 1103”骨材の微粒分量試験方法”に基づき、週に1回試験を行います。

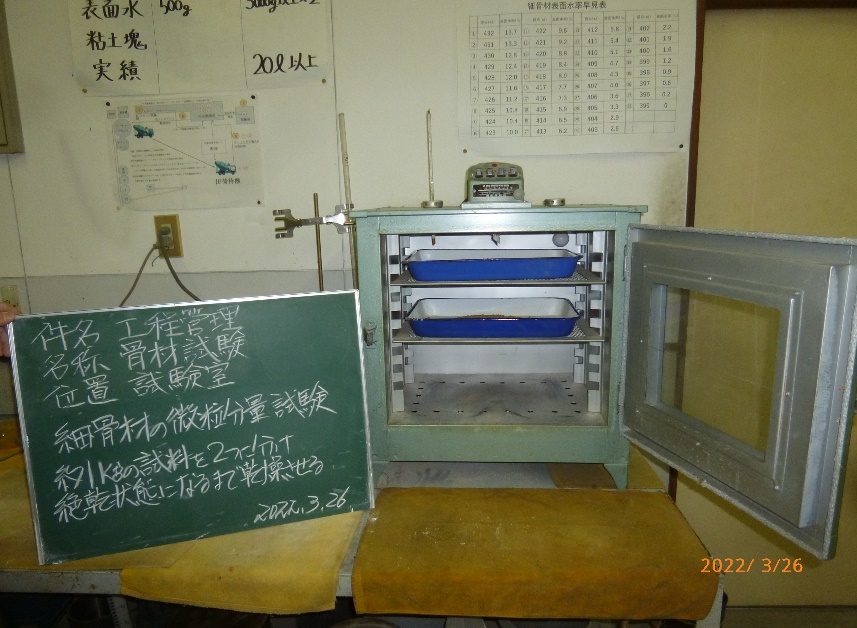

細骨材の微粒分量試験①
約1㎏の試料を2つに分け、絶乾状態になるまで乾燥させる

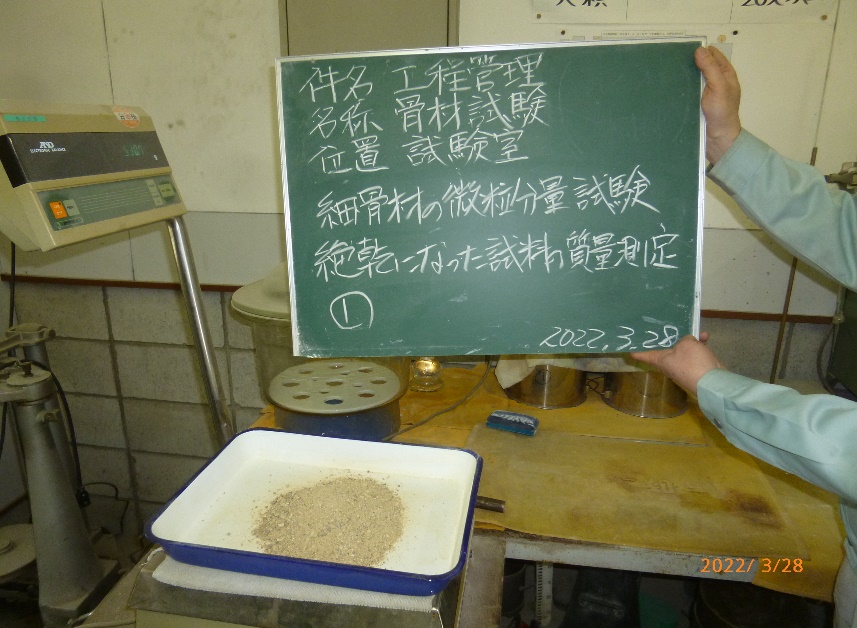

細骨材の微粒分量試験②
2つに分けた各試料の質量をそれぞれ測定

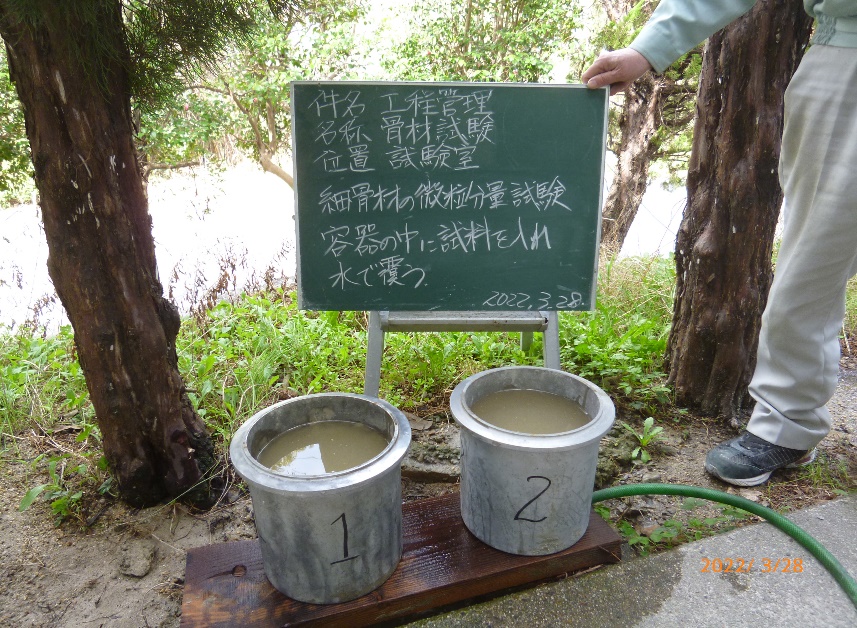

細骨材の微粒分量試験③
容器の中に試料を入れ水で覆う
細骨材の微粒分量試験④
容器の中の試料を約30秒間かき混ぜる

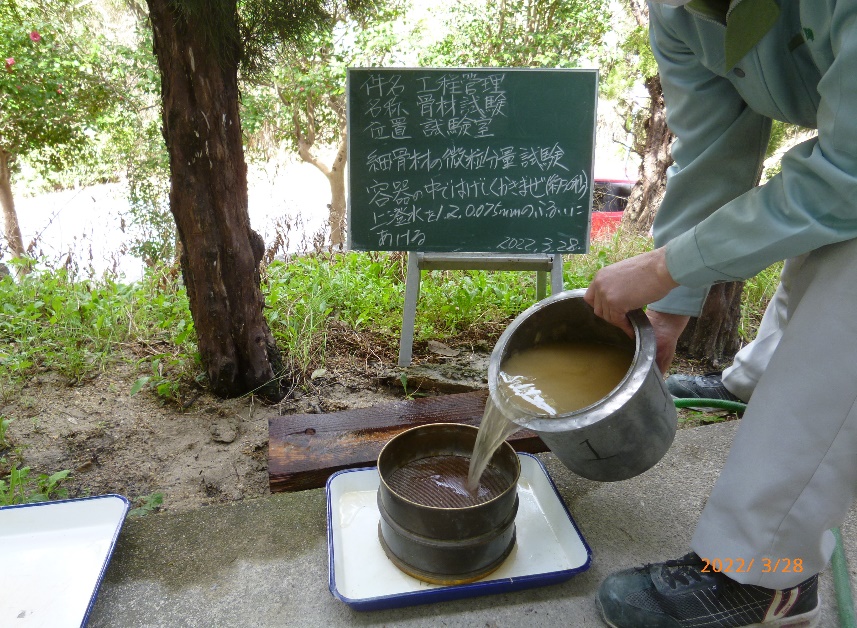

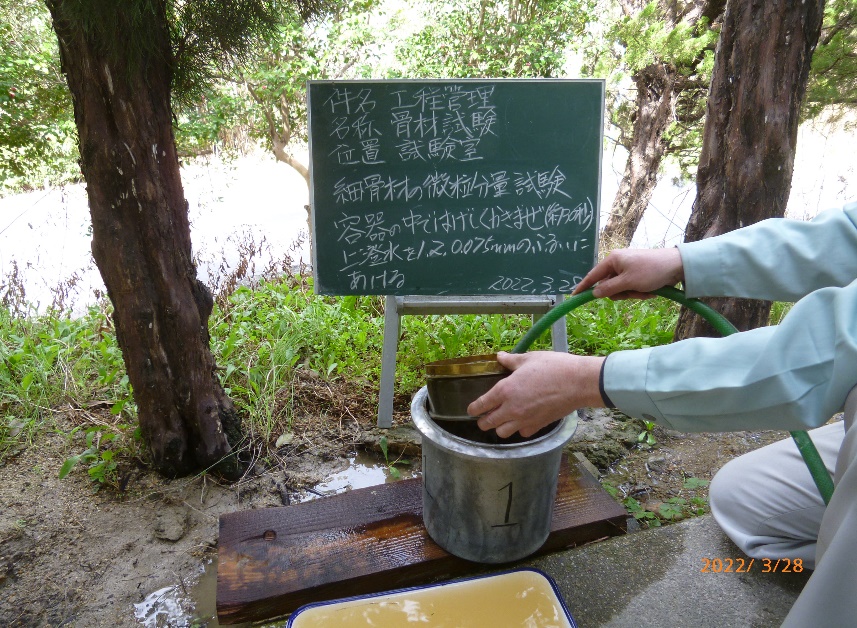

細骨材の微粒分量試験⑤

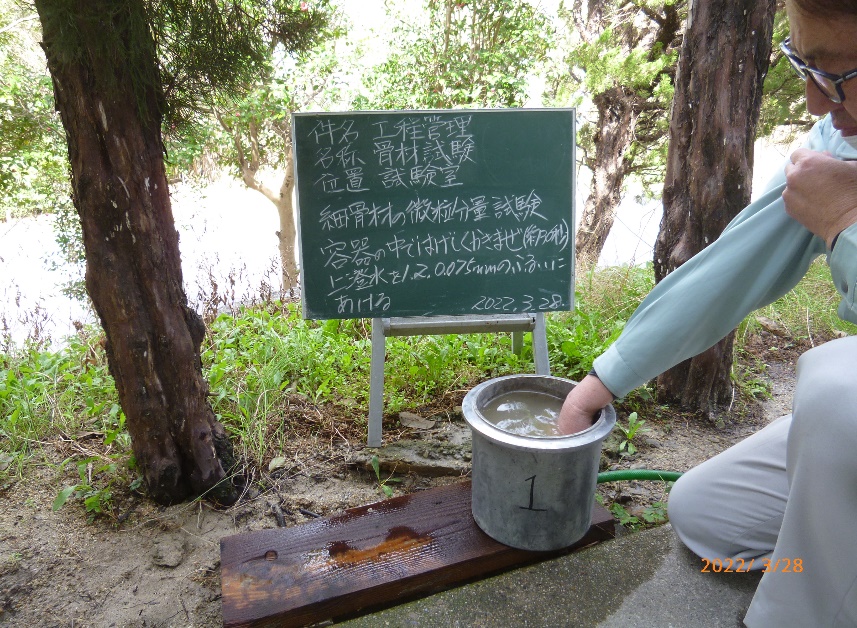

1.2mm・0.075mmのふるいに上澄みをあけ、ふるいにとどまった試料は容器に戻す
細骨材の微粒分量試験⑥
容器の中の水が澄むまで同じ作業を繰り返す
細骨材の微粒分量試験⑦
上記の試料をバットに戻す

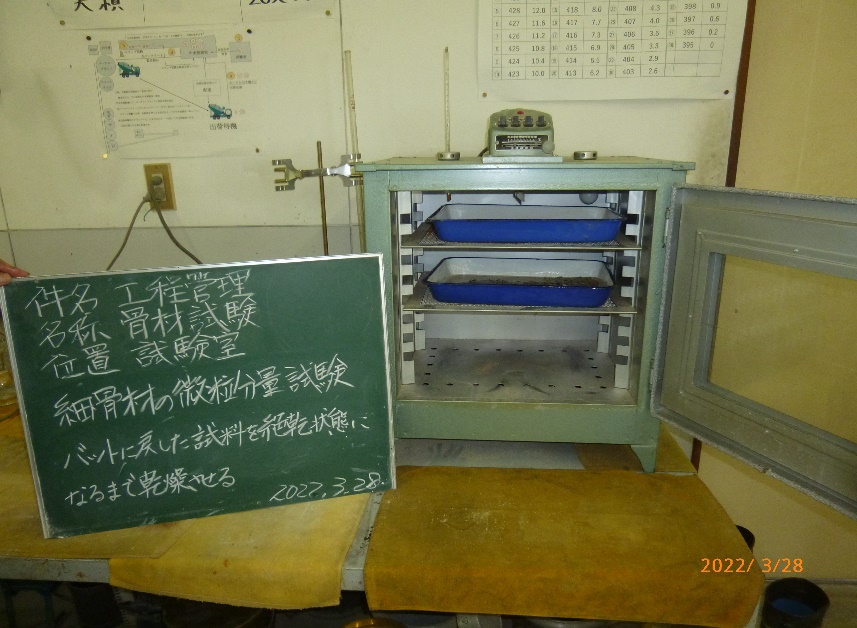

細骨材の微粒分量試験⑧
バットに戻した試料を絶乾状態になるまで乾燥させる

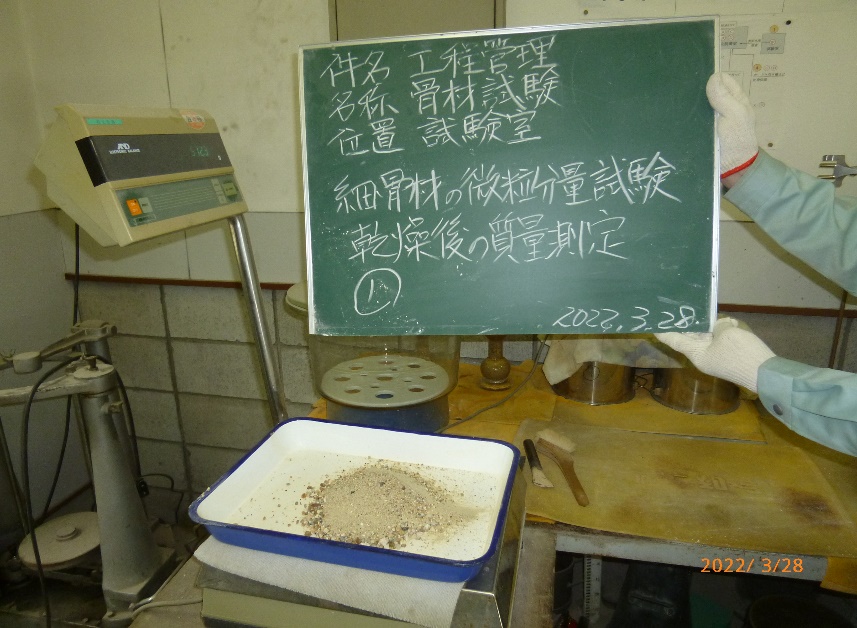

細骨材の微粒分量試験⑨
乾燥後、各試料の質量を測定
細骨材の品質管理試験③
－細骨材の粘土塊量試験－
一定量を超えるとコンクリートの強度面で有害に作用する粘土塊が、細骨材にどれだけ含まれているか測定するため、JIS A 1137”骨材中に含まれる粘土塊量試験方法”に基づき、月に1回試験を行います。
細骨材の粘土塊量試験①

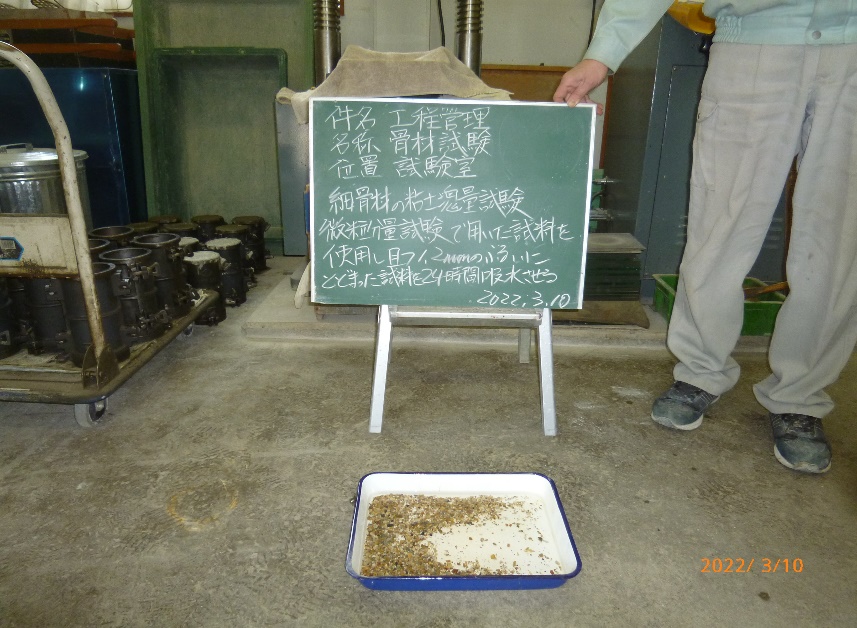

微粒分量試験で使用した試料をさらに1.2mmのふるいにかけ、とどまった試料を24時間吸水させる
細骨材の粘土塊量試験②
吸水させた試料の余分な水分を取り除き、骨材粒を指で押しながら粘土塊を調べる
細骨材の粘土塊量試験③

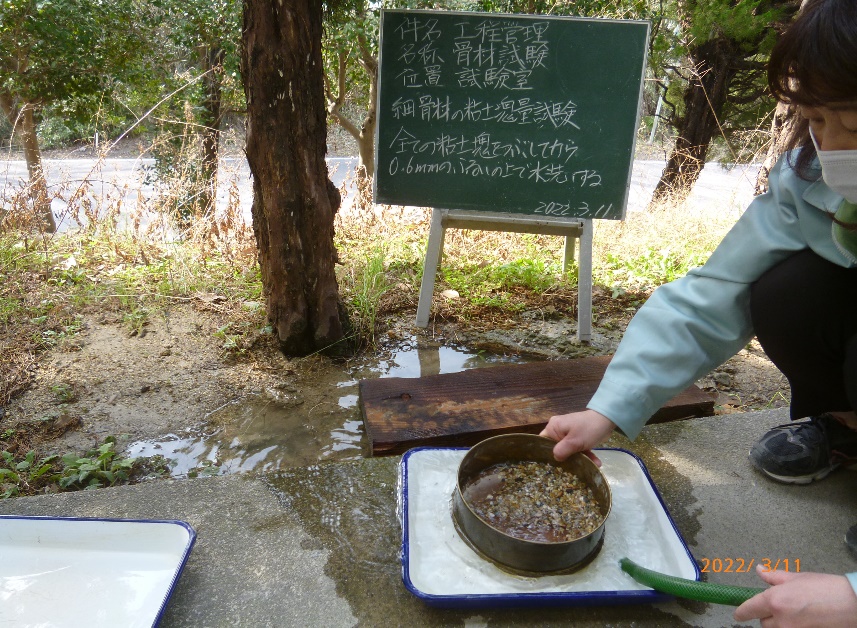

全ての粘土塊を潰してから、0.6mmのふるいの上で水洗いする
細骨材の粘土塊量試験④

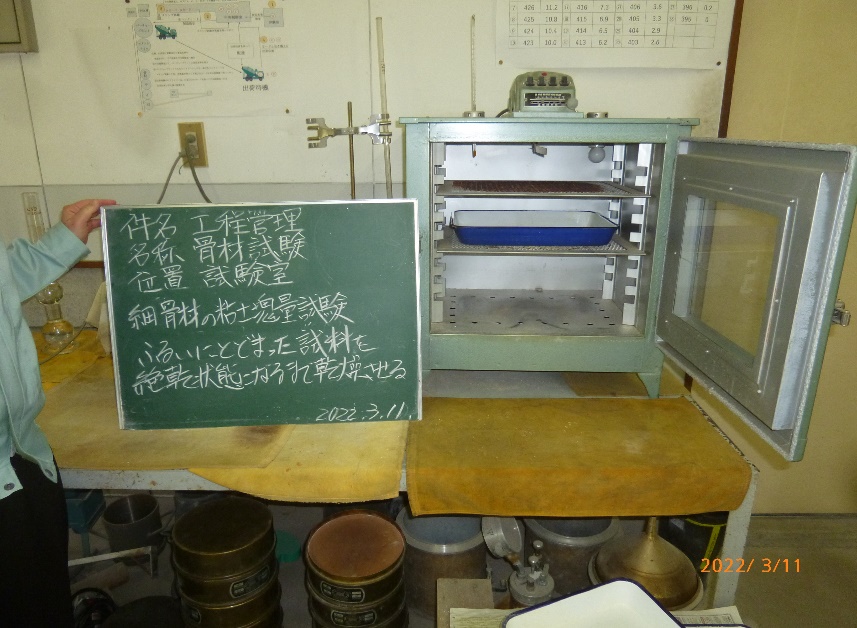

ふるいにとどまった試料を絶乾状態になるまで乾燥させる

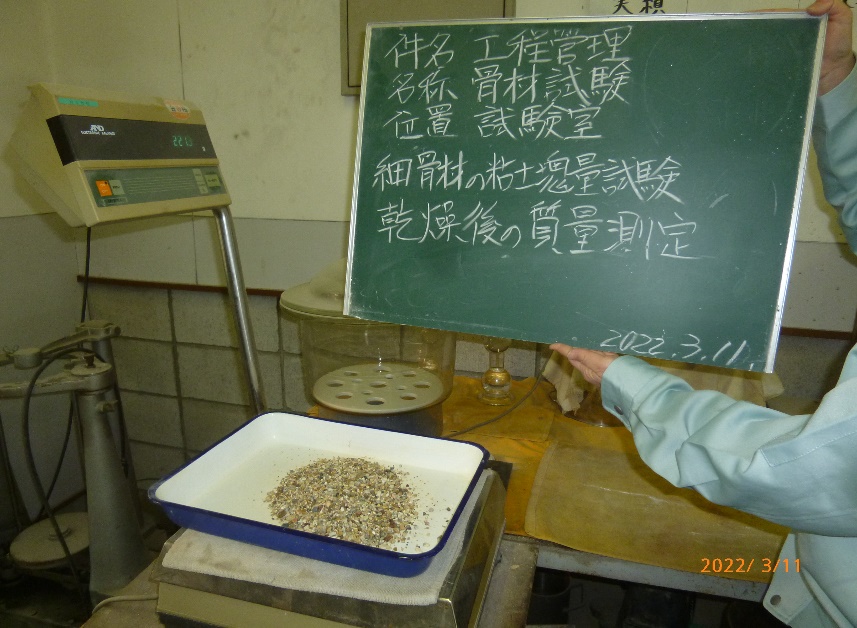

細骨材の粘土塊量試験⑤
乾燥後、質量を測定
細骨材の品質管理試験④
－細骨材の密度及び吸水率試験－
コンクリートの配合設計に必要不可欠な細骨材の密度とコンクリートの強度・耐久性に影響を及ぼす細骨材の吸水率を把握するため、JIS A 1109”細骨材の密度及び吸水率試験方法”に基づき、月1回試験を行います。

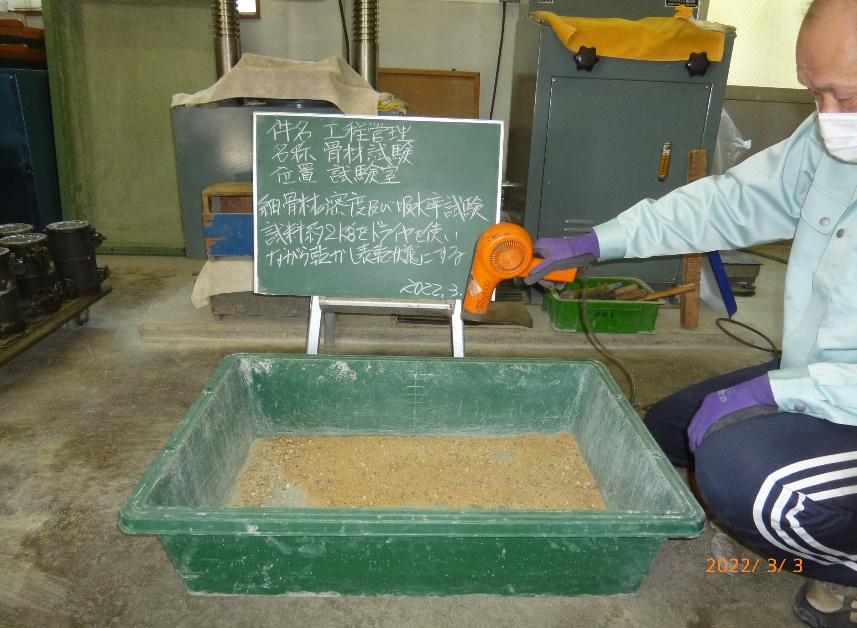

細骨材の密度及び吸水率試験①
約2㎏の試料をドライヤーを使いながら乾かし表乾状態にする

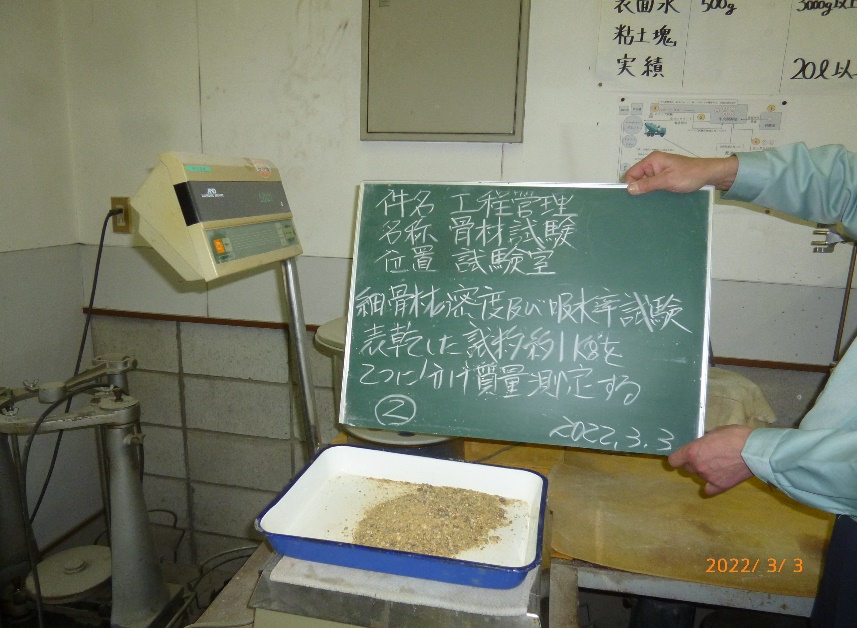

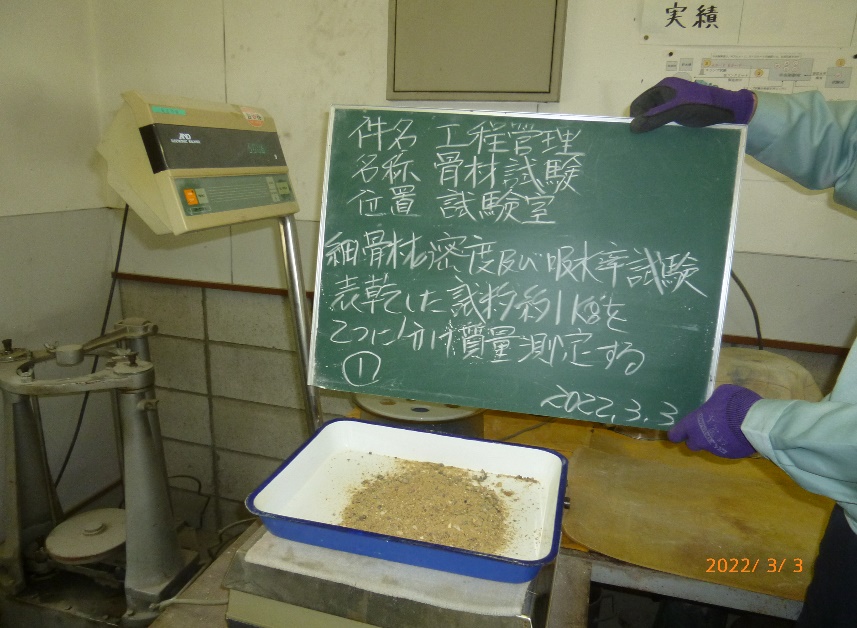

細骨材の密度及び吸水率試験②
表乾状態にした試料約1㎏分を取り分け、さらに500gずつに分ける
細骨材の密度及び吸水率試験③
500㎏ずつに分けた試料の質量をそれぞれ測定

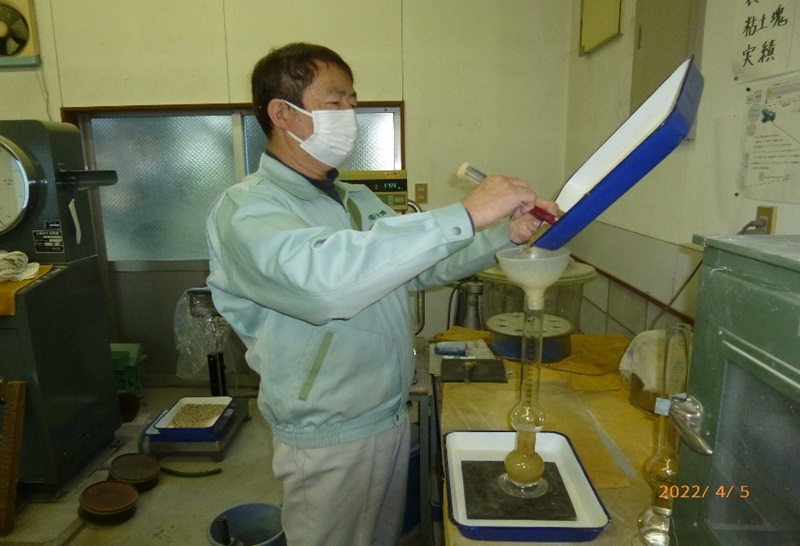

細骨材の密度及び吸水率試験④

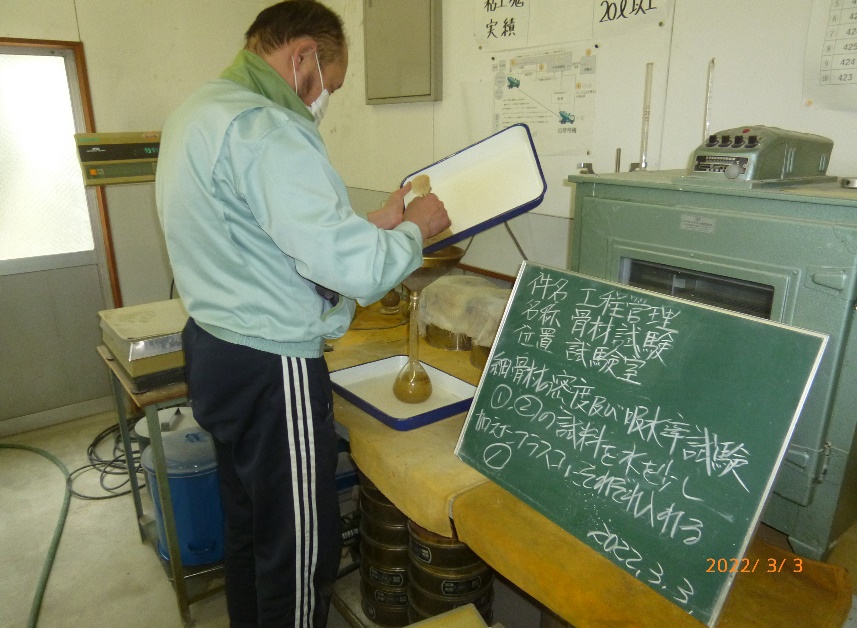

上記の試料を水を少し加えたフラスコにそれぞれ投入する
細骨材の密度及び吸水率試験⑤

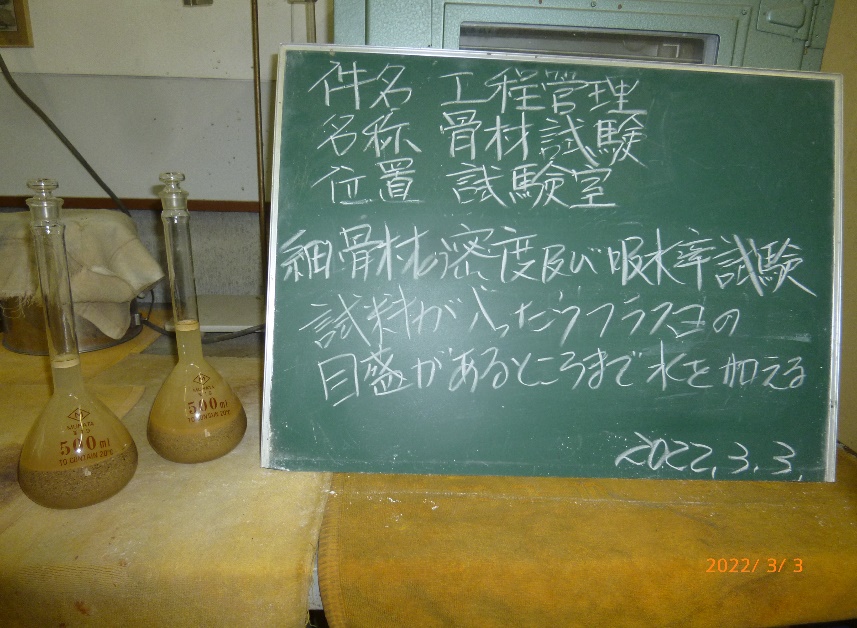

フラスコの目盛まで水を加える
細骨材の密度及び吸水率試験⑥

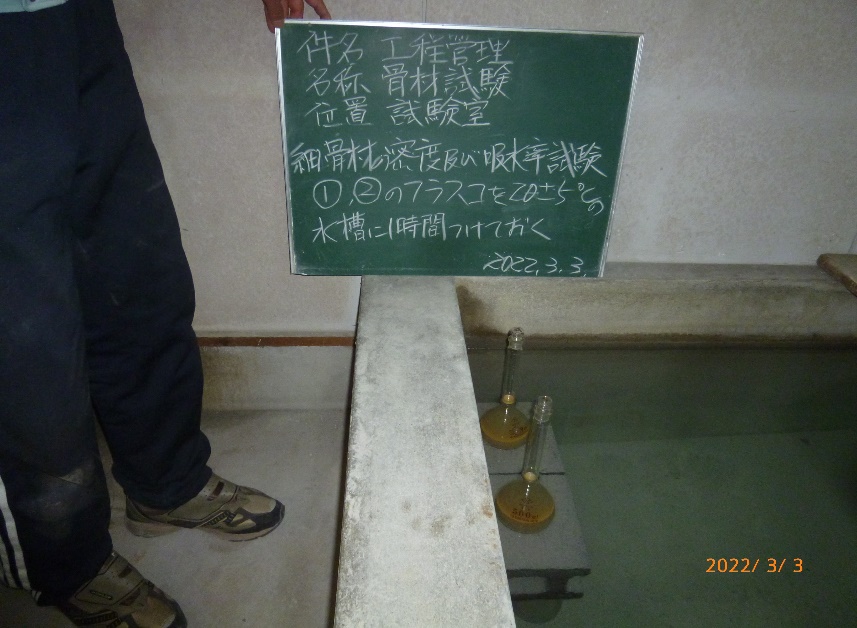

上記のフラスコを20±5℃の水槽に約1時間つけておく

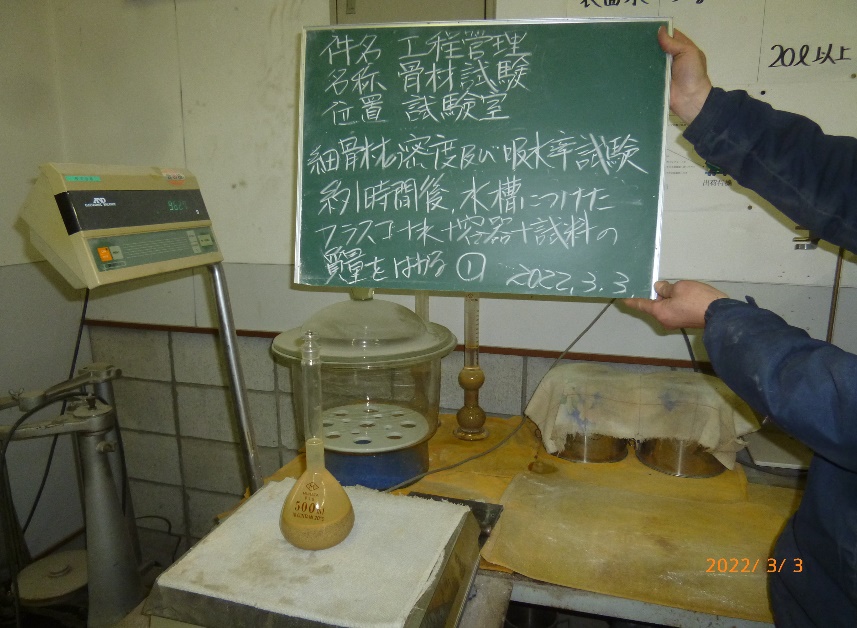

細骨材の密度及び吸水率試験⑦
約1時間水槽につけたフラスコの水+容器+試料の質量をそれぞれ測定（目盛より水が減っていたら水を足す）

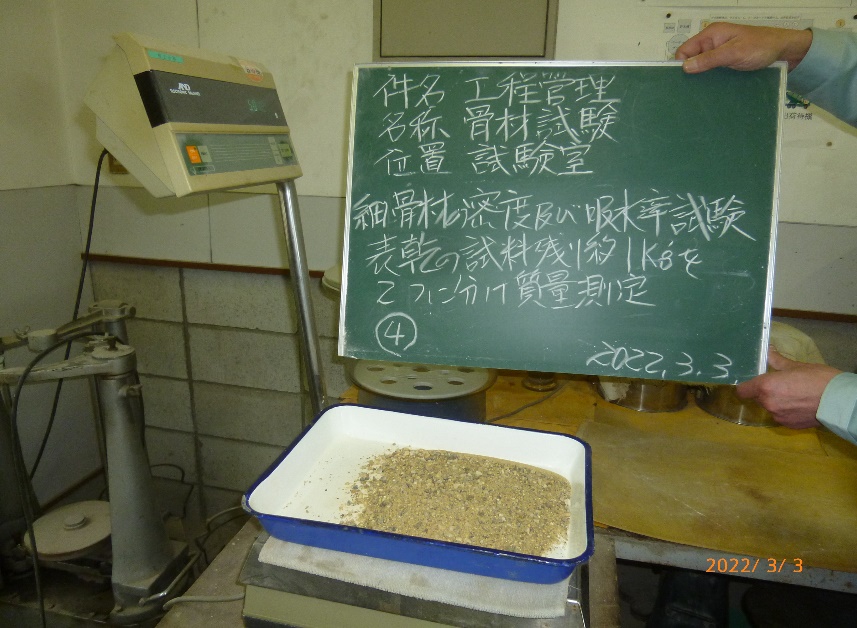

細骨材の密度及び吸水率試験⑧

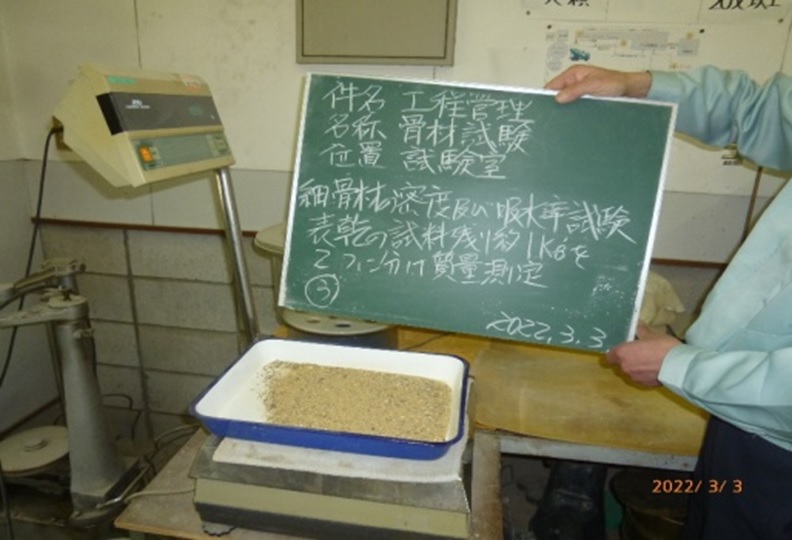

①の表乾状態にした残りの試料約1㎏を②同様500gずつに分ける
細骨材の密度及び吸水率試験⑨
500gずつに分けた各試料の質量を測定
細骨材の密度及び吸水率試験⑩

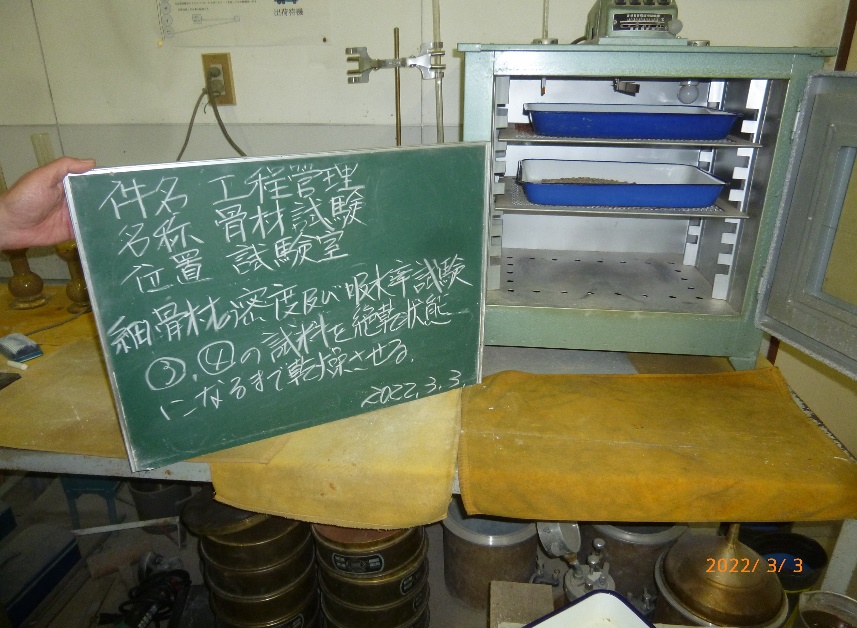

上記の試料が絶乾状態になるまで乾燥させる

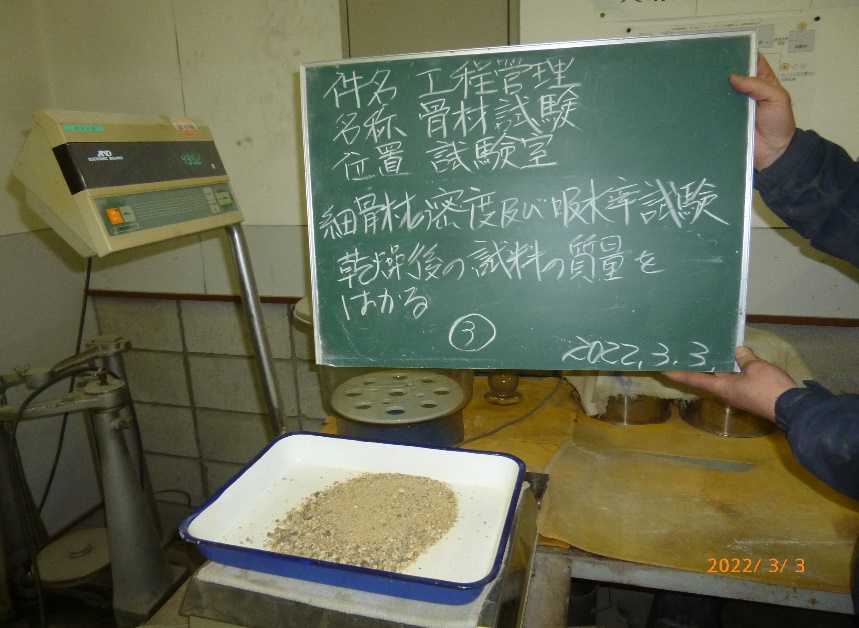

細骨材の密度及び吸水率試験⑪
乾燥後、各試料の質量を測定
粗骨材の品質管理試験
粗骨材の品質管理試験①
－粗骨材のふるい分け試験－
コンクリートの配合設計や使用の適否に関わる、粗骨材の粒度、粗粒率、粗骨材の最大寸法などを検査するために、JIS A 1102”骨材のふるい分け試験方法”に基づき、週に1回試験を行います。

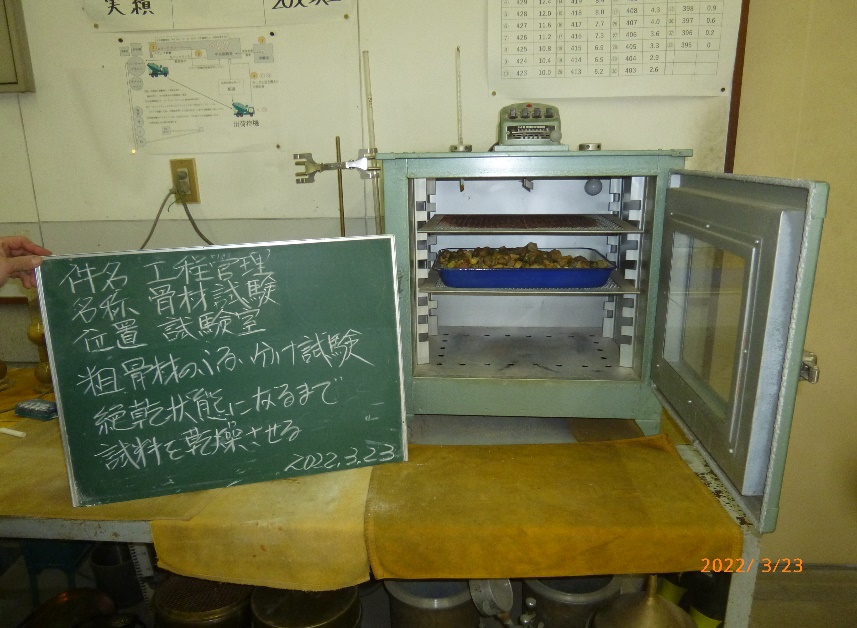

粗骨材のふるい分け試験①
絶乾状態になるまで試料を乾燥させる

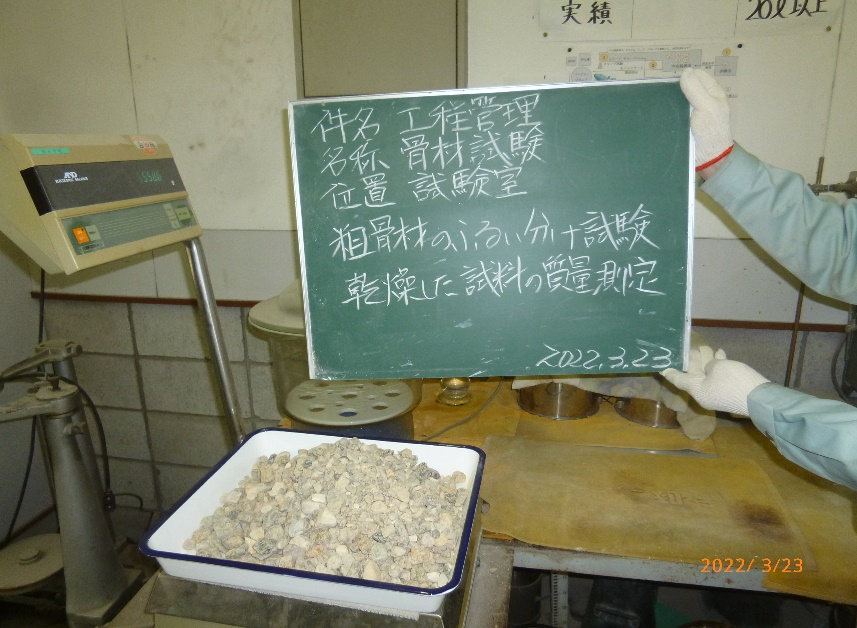

粗骨材のふるい分け試験②
乾燥後、質量を測定し試料をふるいにかける
粗骨材のふるい分け試験③

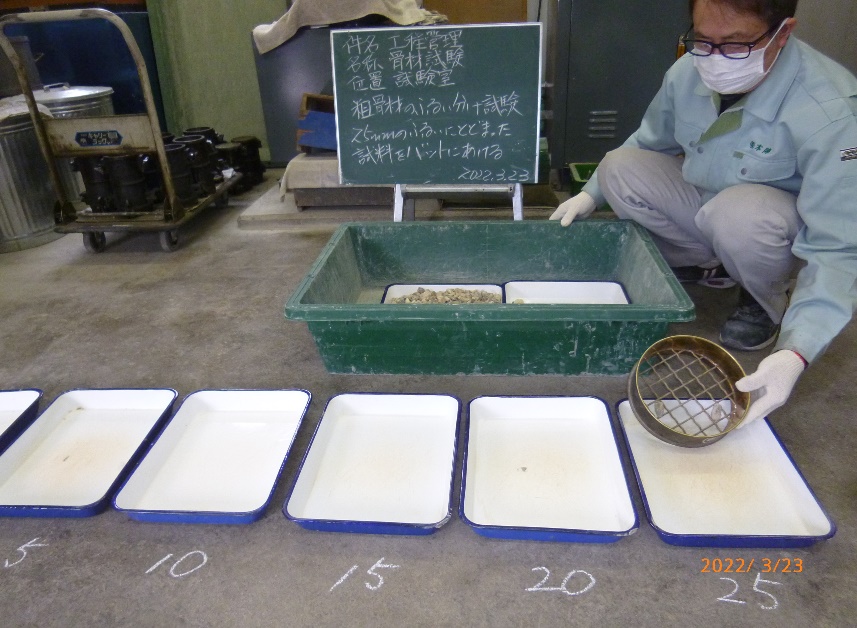

25mmのふるいにとどまった試料

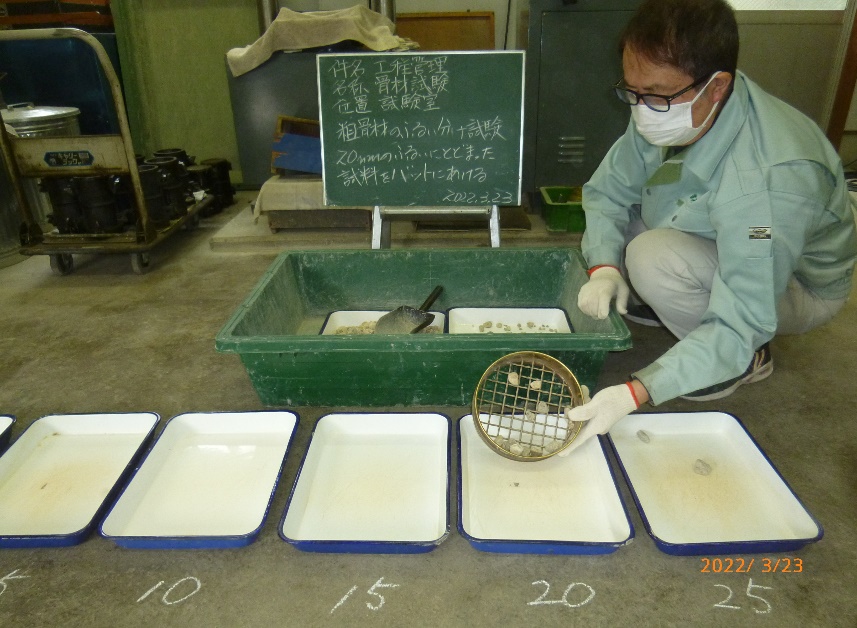

粗骨材のふるい分け試験④
20mmのふるいにとどまった試料

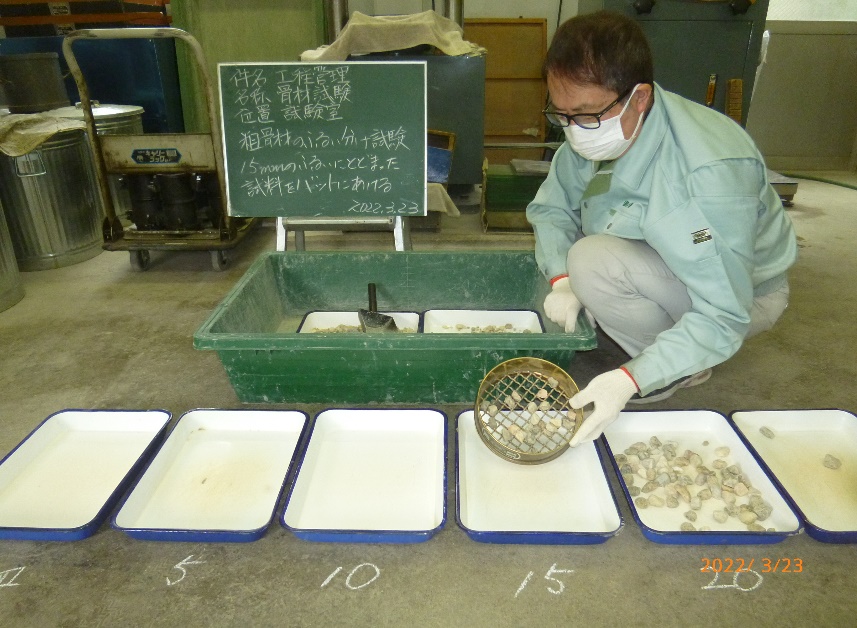

粗骨材のふるい分け試験⑤
15mmのふるいにとどまった試料
粗骨材のふるい分け試験⑥

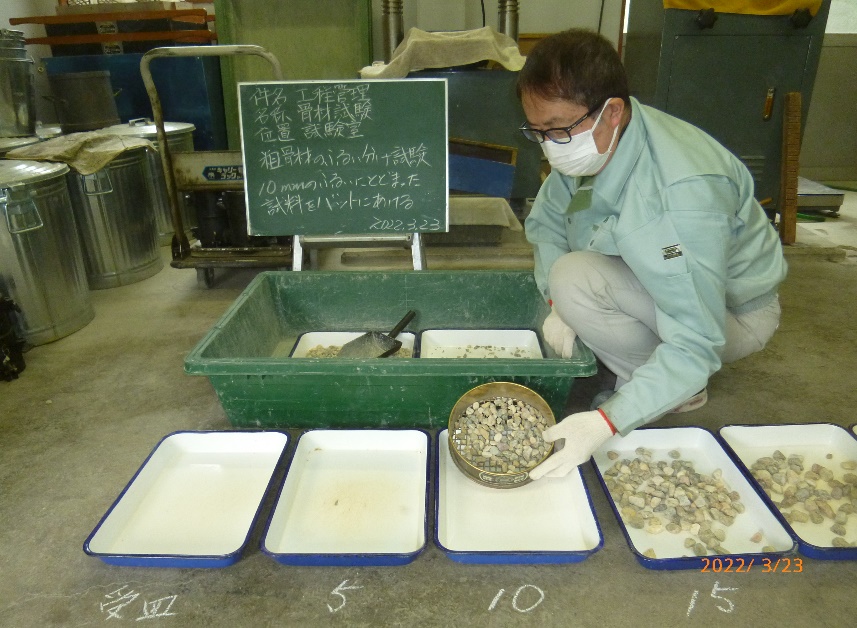

10mmのふるいにとどまった試料

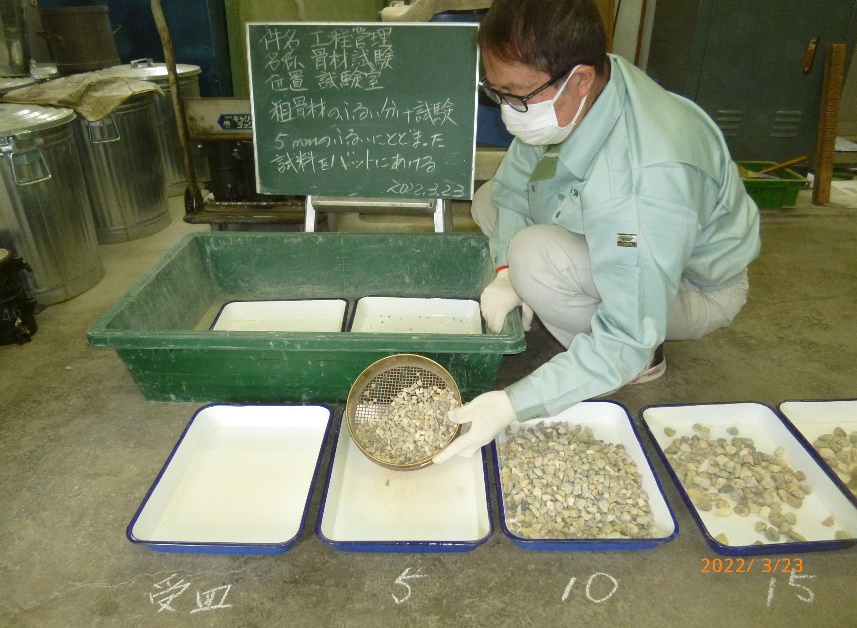

粗骨材のふるい分け試験⑦
5mmのふるいにとどまった試料

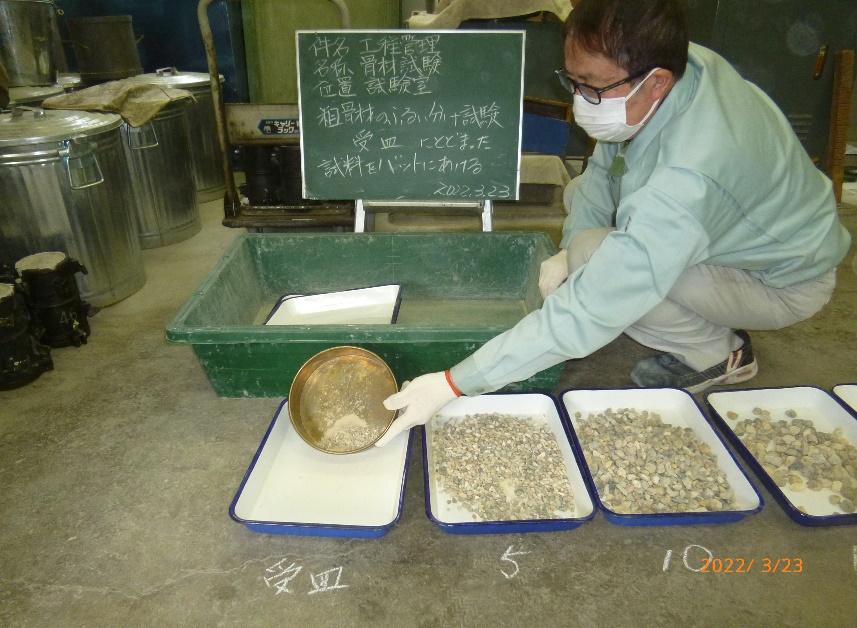

粗骨材のふるい分け試験⑧
受皿にとどまった試料（全ふるい分け完了）
粗骨材のふるい分け試験⑨

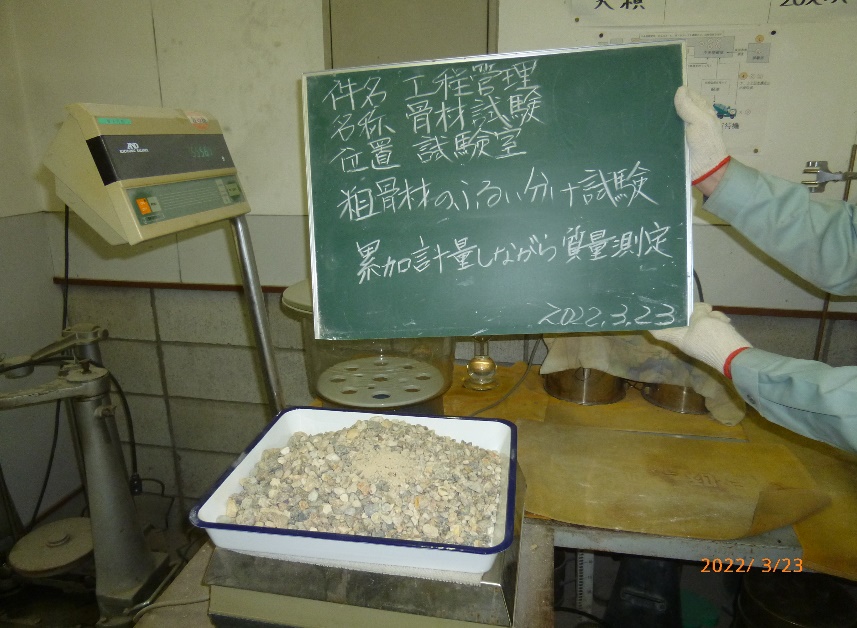

上記の試料を累加計量しながら質量を測定
粗骨材の品質管理試験②
－粗骨材の微粒分量試験－
コンクリートの水量増加や乾燥収縮など有害な影響を与える微粒分（年度・シルト）の量が粗骨材にどれだけ含まれているか測定するため、JIS A 1103”骨材の微粒分量試験方法”に基づき、月に1回試験を行います。
粗骨材の微粒分量試験①

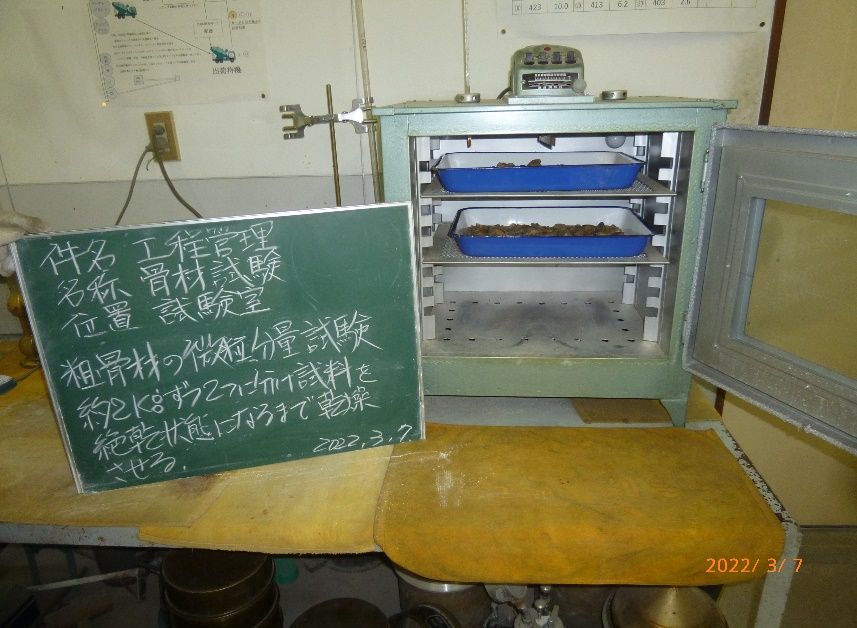

約2㎏の試料を2つに分け、絶乾状態になるまで乾燥させる

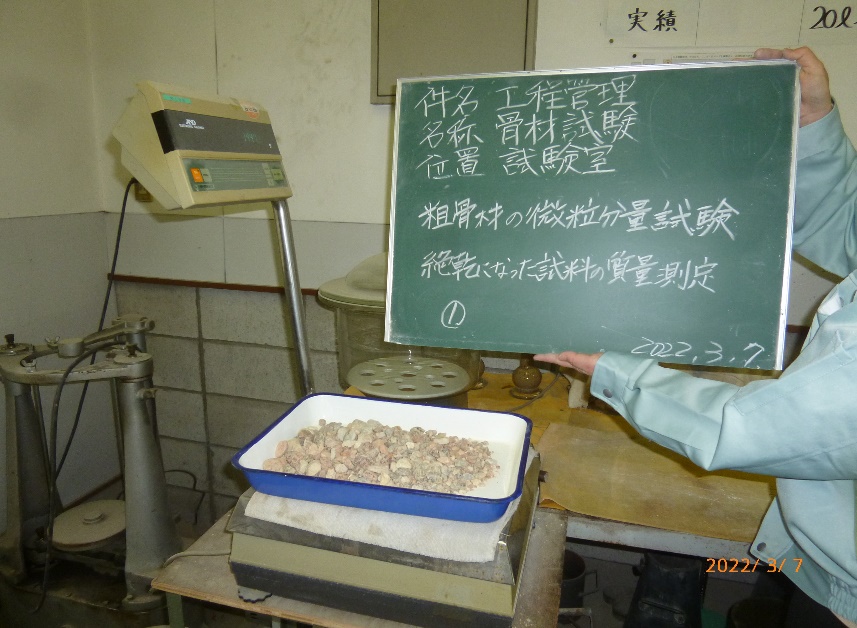

粗骨材の微粒分量試験②
2つに分けた各試料の質量をそれぞれ測定

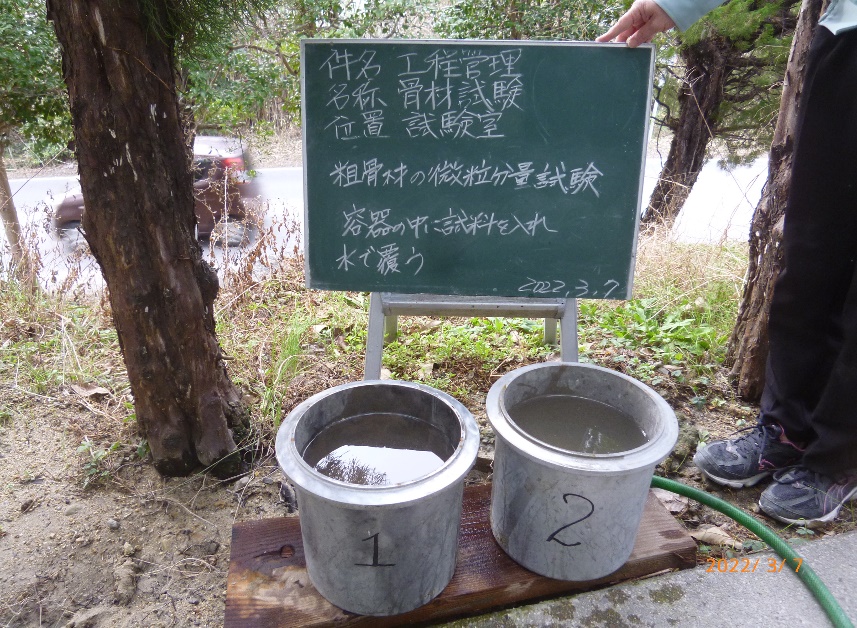

粗骨材の微粒分量試験③
容器の中に試料を入れ水で覆う

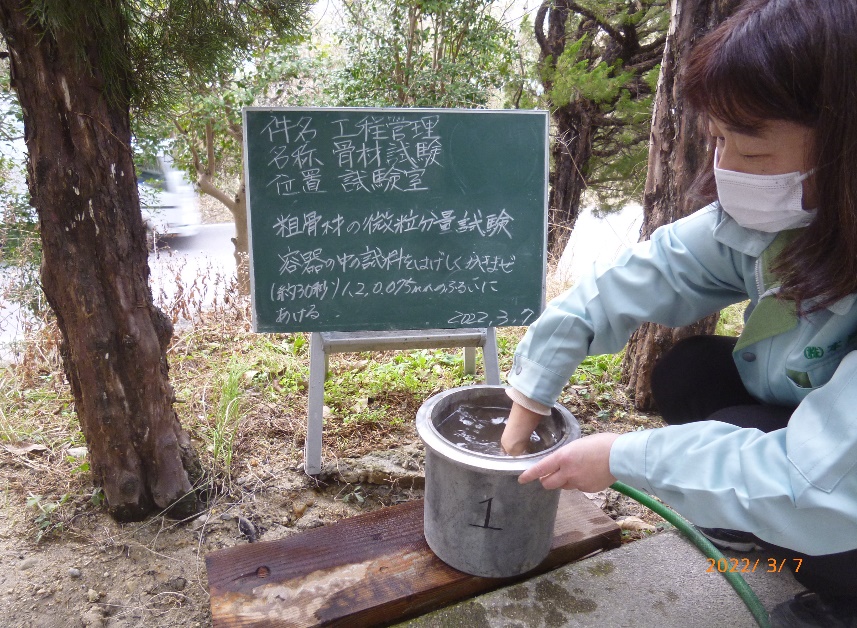

粗骨材の微粒分量試験④
容器の中の試料を約30秒間かき混ぜる

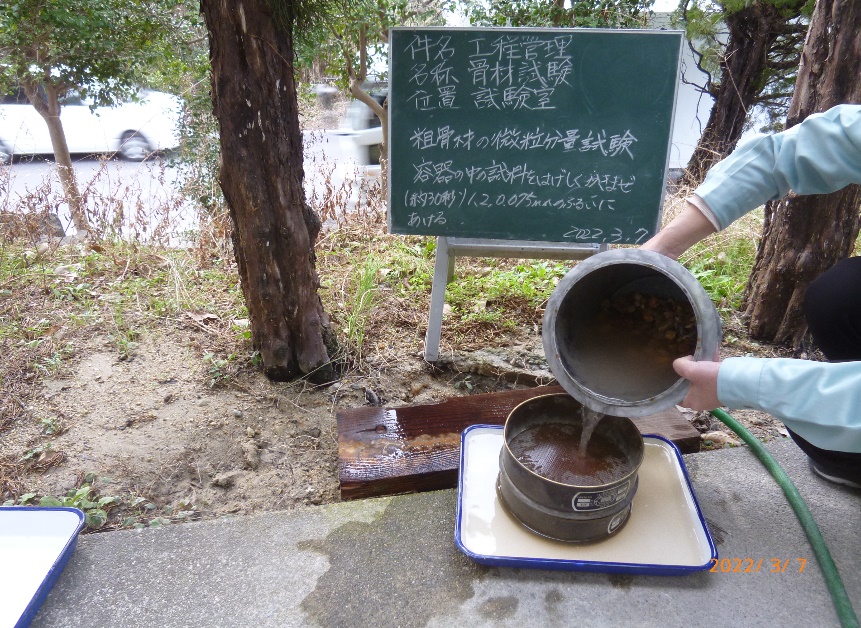

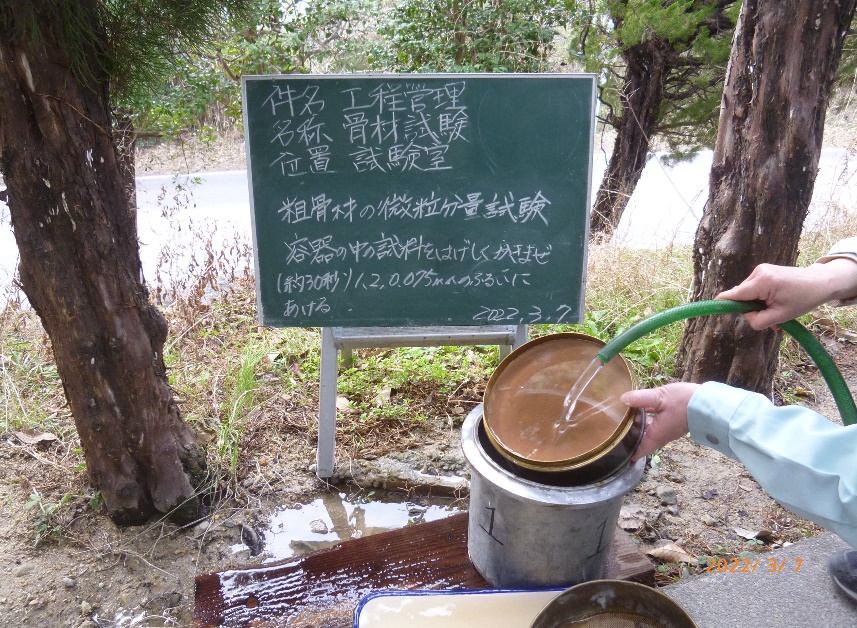

粗骨材の微粒分量試験⑤
1.2mm・0.075mmのふるいに上澄みをあけ、ふるいにとどまった試料は容器に戻す
粗骨材の微粒分量試験⑥
容器の中の水が澄むまで同じ作業を繰り返す

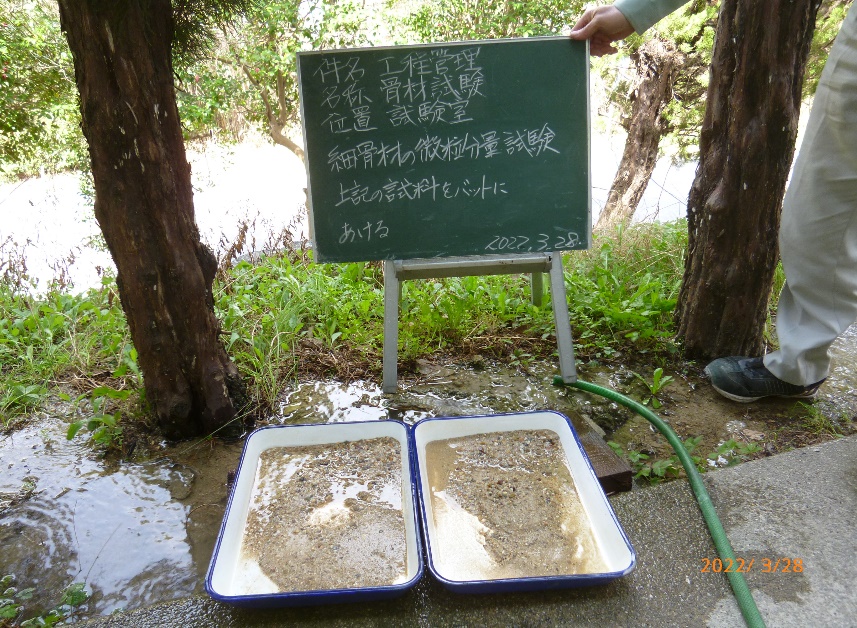

粗骨材の微粒分量試験⑦

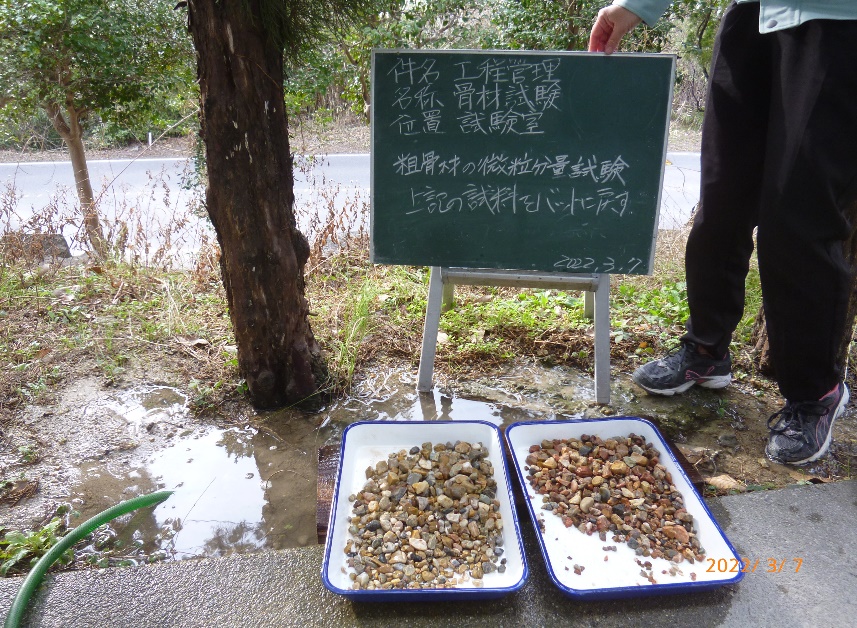

上記の試料をバットに戻す

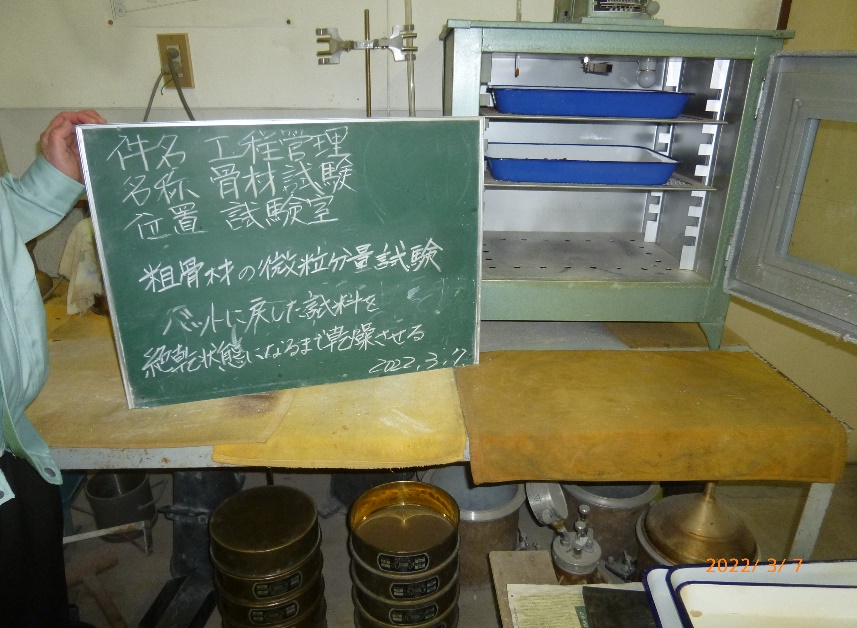

粗骨材の微粒分量試験⑧
バットに戻した試料を絶乾状態になるまで乾燥させる

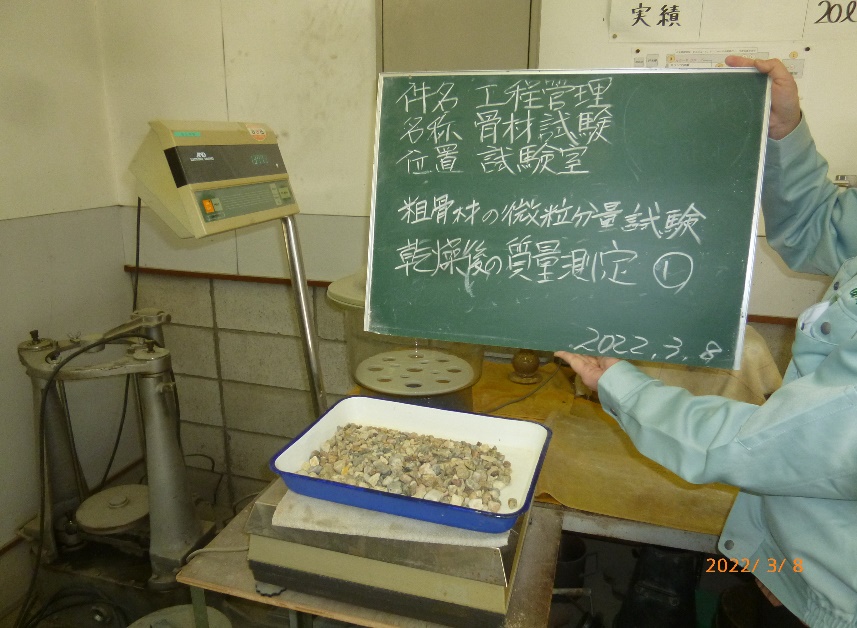

粗骨材の微粒分量試験⑨
乾燥後、各試料の質量を測定
細骨材の品質管理試験③
－細骨材の粘土塊量試験－
一定量を超えるとコンクリートの強度面で有害に作用する粘土塊が、細骨材にどれだけ含まれているか測定するため、JIS A 1137”骨材中に含まれる粘土塊量試験方法”に基づき、月に1回試験を行います。

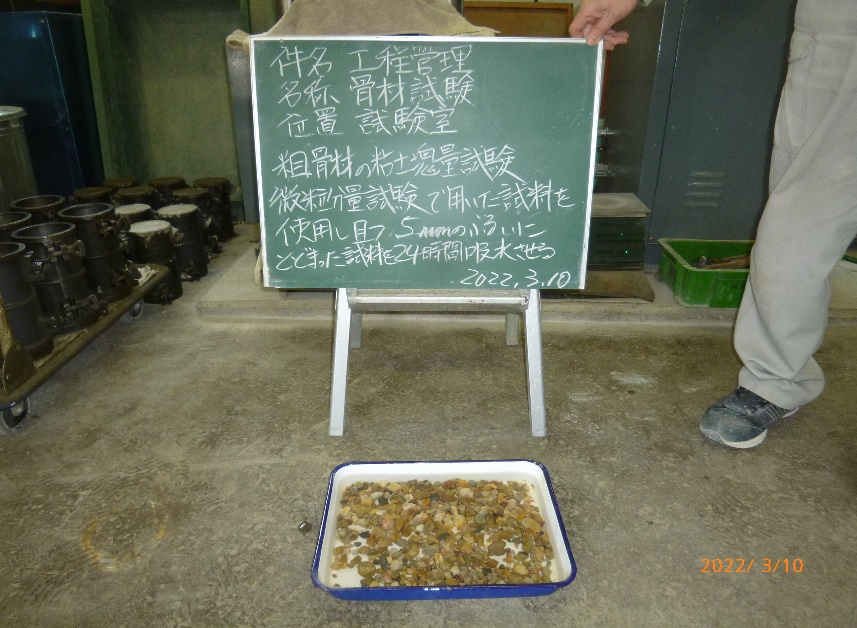

細骨材の粘土塊量試験①
微粒分量試験で使用した試料をさらに1.2mmのふるいにかけ、とどまった試料を24時間吸水させる

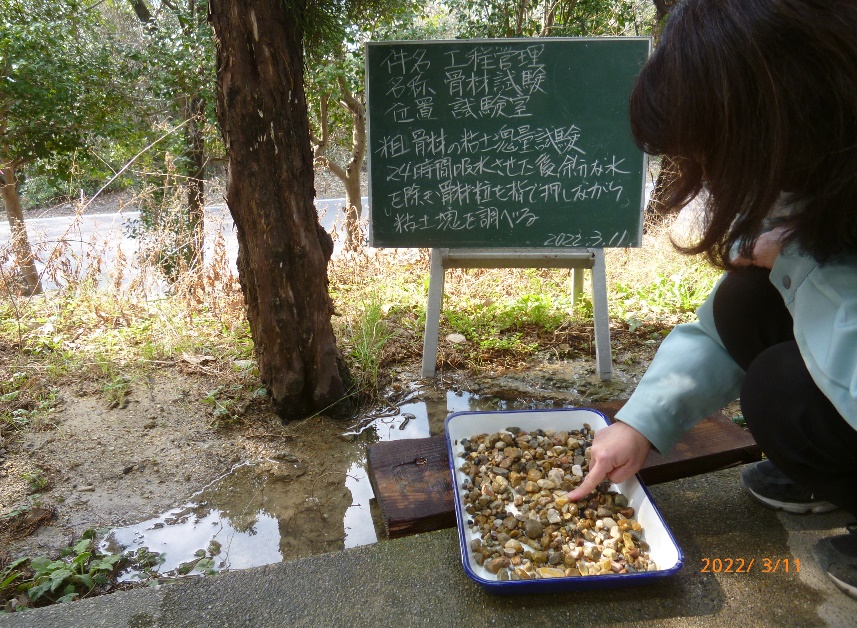

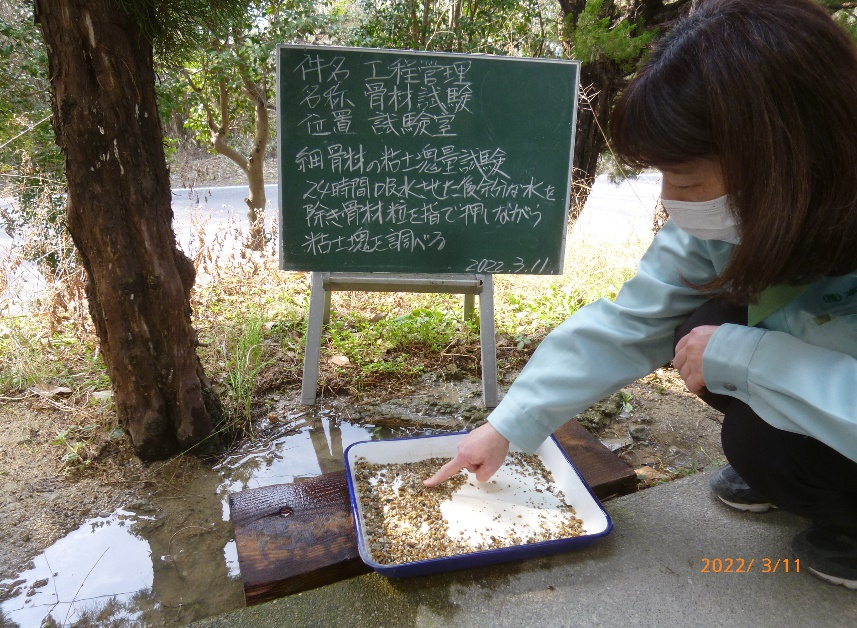

細骨材の粘土塊量試験②
吸水させた試料の余分な水分を取り除き、骨材粒を指で押しながら粘土塊を調べる

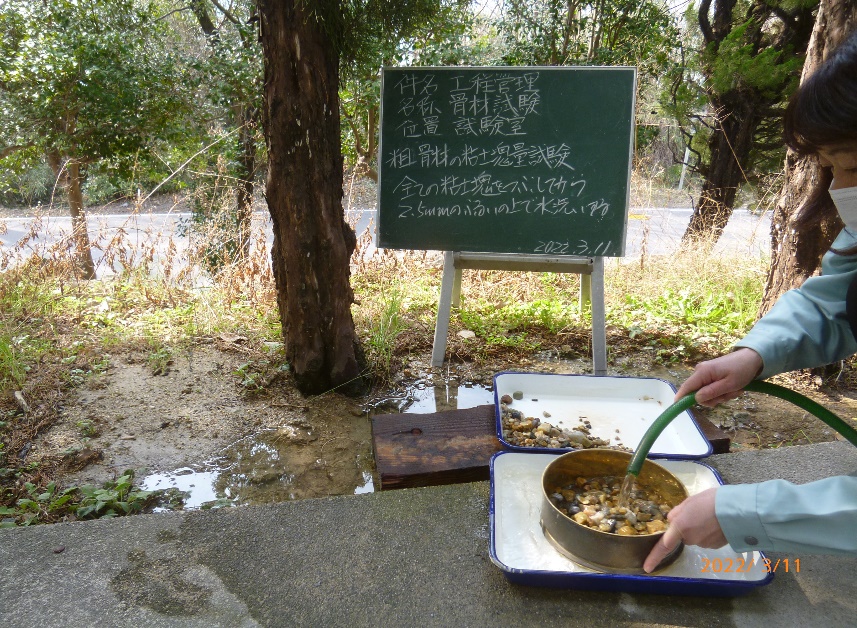

細骨材の粘土塊量試験③
全ての粘土塊を潰してから、0.6mmのふるいの上で水洗いする

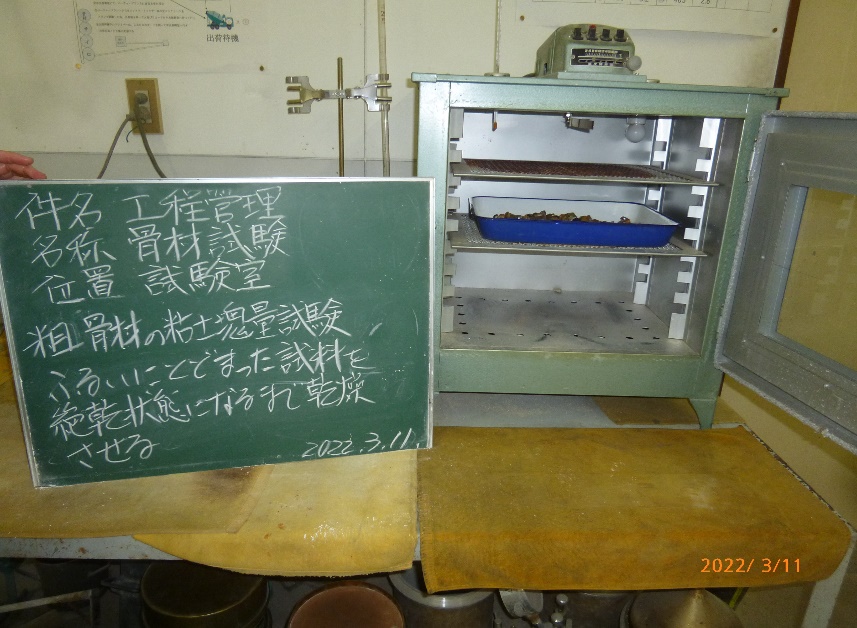

細骨材の粘土塊量試験④
ふるいにとどまった試料を絶乾状態になるまで乾燥させる

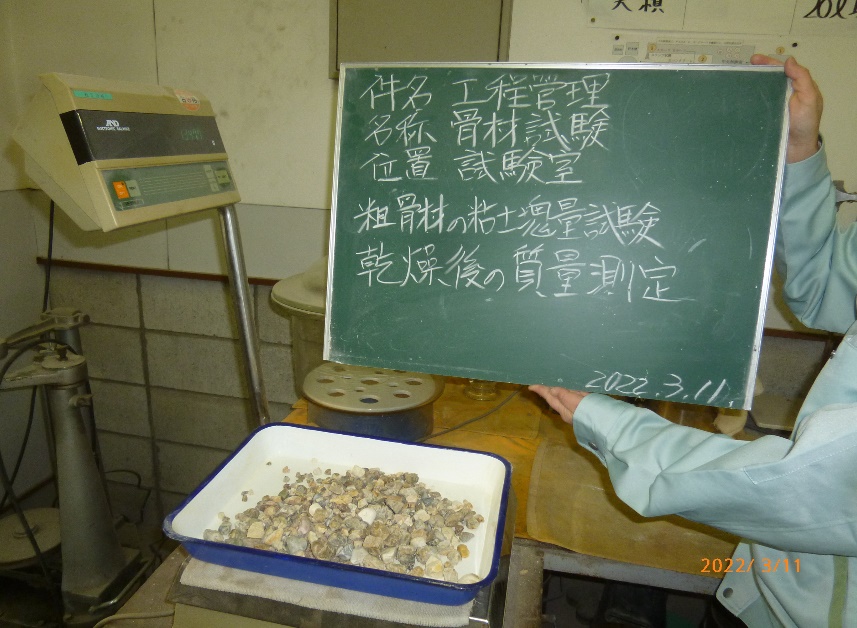

細骨材の粘土塊量試験⑤
乾燥後、質量を測定
細骨材の品質管理試験④
－細骨材の密度及び吸水率試験－
粗骨材の表乾密度・絶乾密度。吸水率を把握するために、JIS A 1110”粗骨材の密度及び吸水率試験方法”に基づき、月に1回試験を行います。

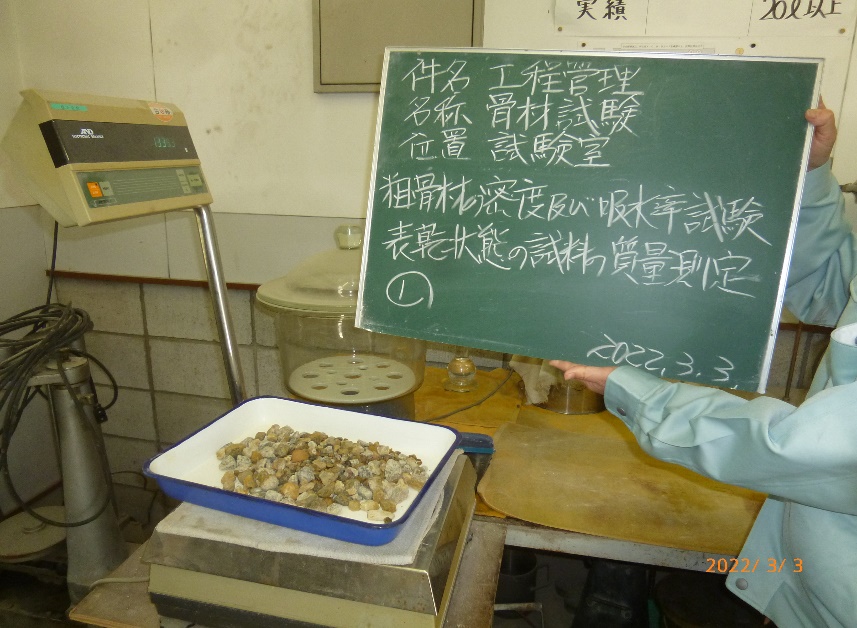

細骨材の密度及び吸水率試験①
表乾状態にした試料（約1.2㎏）の質量を測定

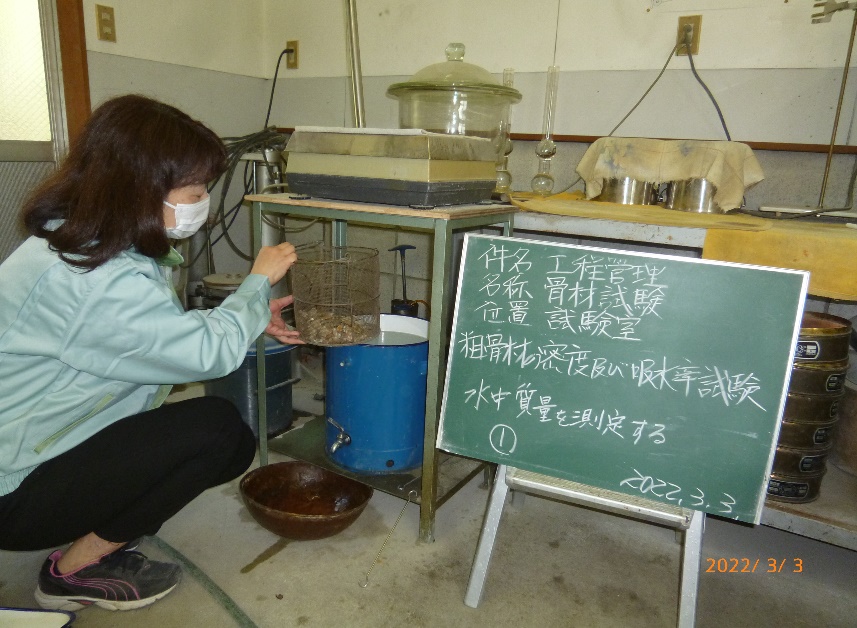

細骨材の密度及び吸水率試験②
上記の試料を金網かごに入れ、水中質量を測定

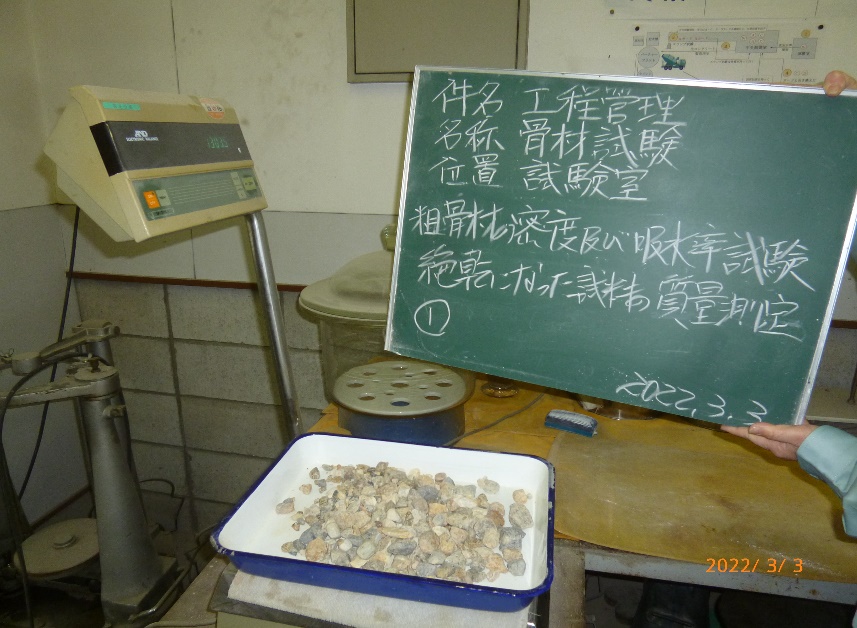

細骨材の密度及び吸水率試験③

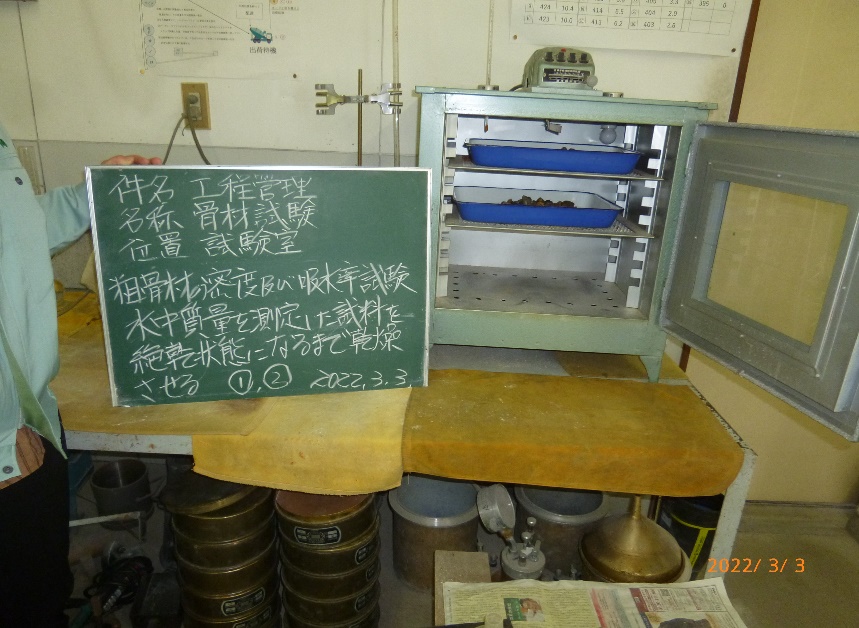

絶乾状態になるまで試料を乾燥させる
細骨材の密度及び吸水率試験④
乾燥後、質量を測定（同様の試験を計2回行う）
粗骨材の品質管理試験⑤
－粗骨材の単位容積質量及び実積率試験－
粗骨材を容器に詰めた際のかさ容積質量と、容器中の粗骨材（空気を含む）の容器に占める割合を調べるため、JIS A 1104”骨材の単位容積質量及び実積率試験方法”に基づき、週に1回試験を行います。
粗骨材の単位容積質量及び実積率試験①

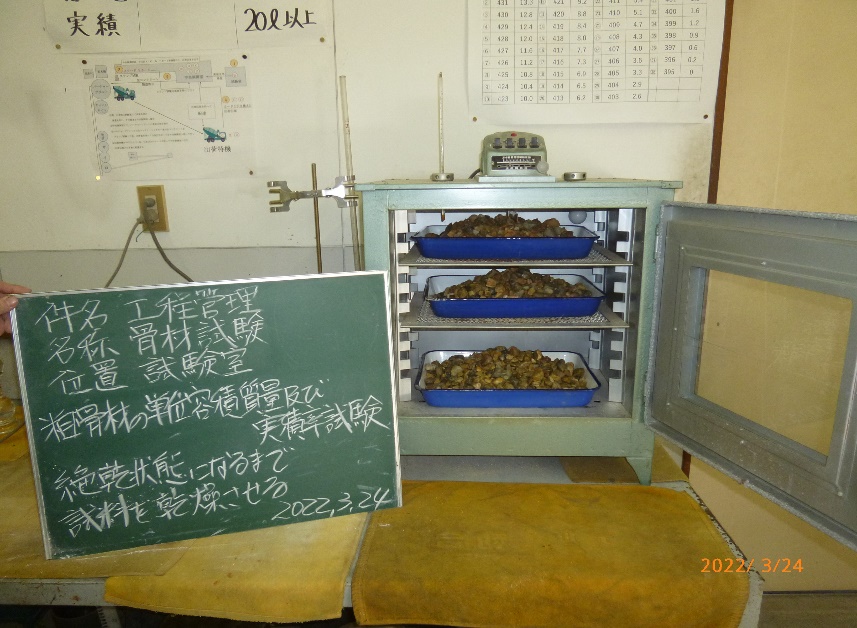

絶乾状態になるまで試料を乾燥させる

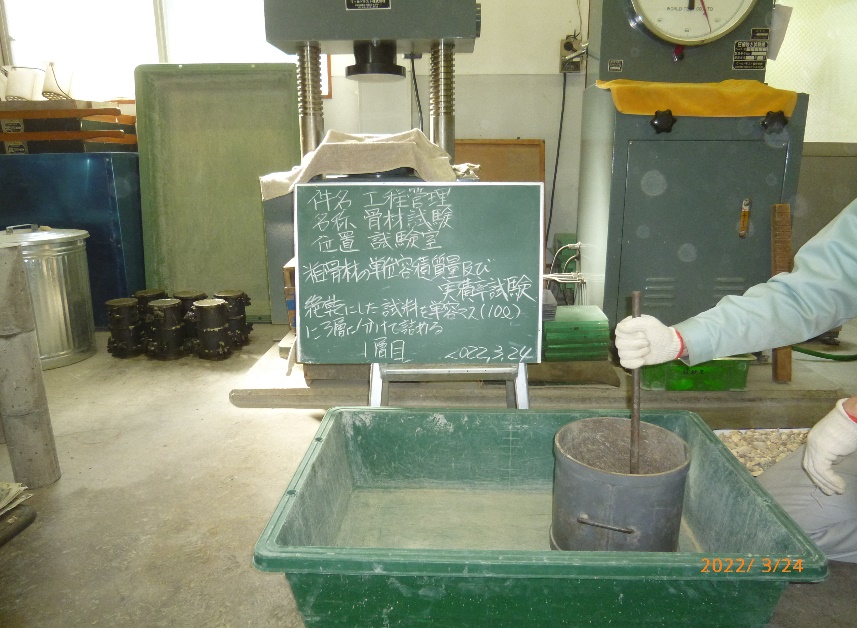

粗骨材の単位容積質量及び実積率試験②
絶乾した試料を単容マス（10L）に3層に分けて詰める。1層目は突き棒で30回突く

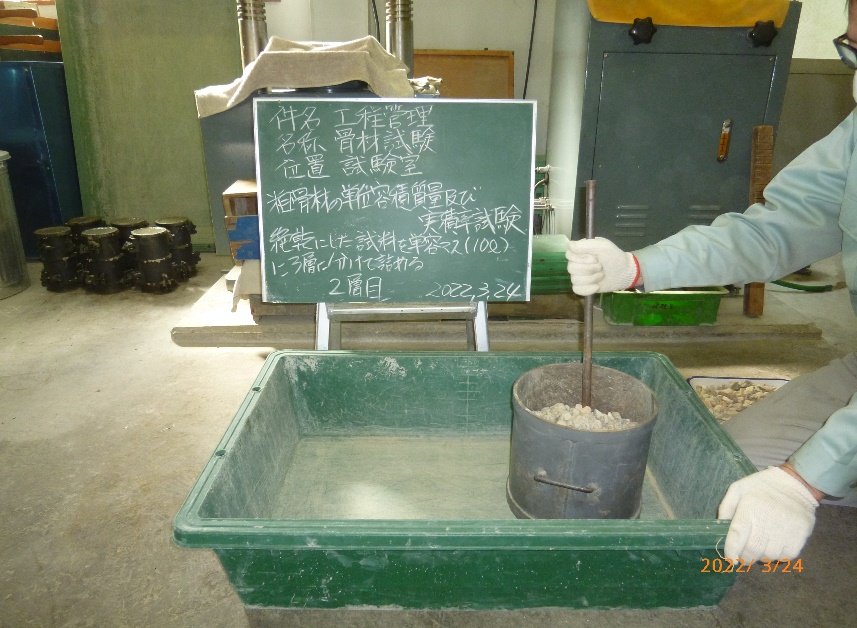

粗骨材の単位容積質量及び実積率試験③
2層目

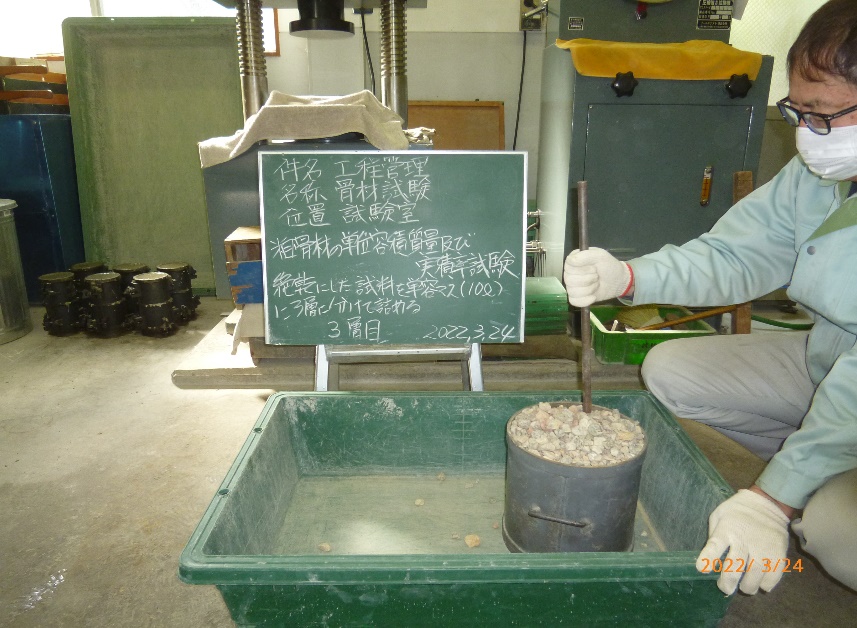

粗骨材の単位容積質量及び実積率試験④
3層目
粗骨材の単位容積質量及び実積率試験⑤

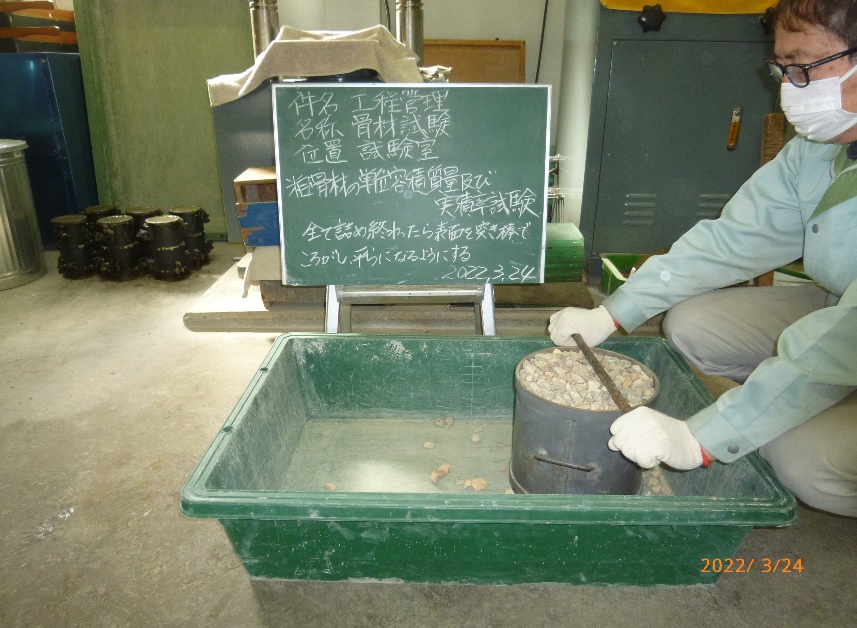

全て詰め終わったら、表面を突き棒で転がし平らにする

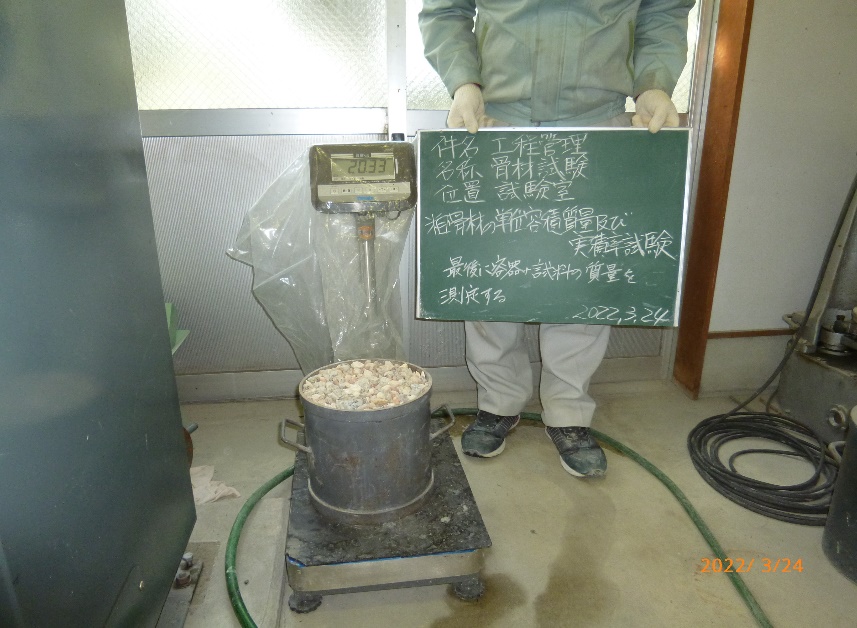

粗骨材の単位容積質量及び実積率試験⑥
容器+試料の質量を測定
粗骨材の品質管理試験⑥
－粗骨材の表面水率試験－
粗骨材が含む表面水量を管理・把握するため、JIS A 1803”粗骨材の表面水率試験方法”に基づき、月に1回試験を行います。
粗骨材の表面水率試験①

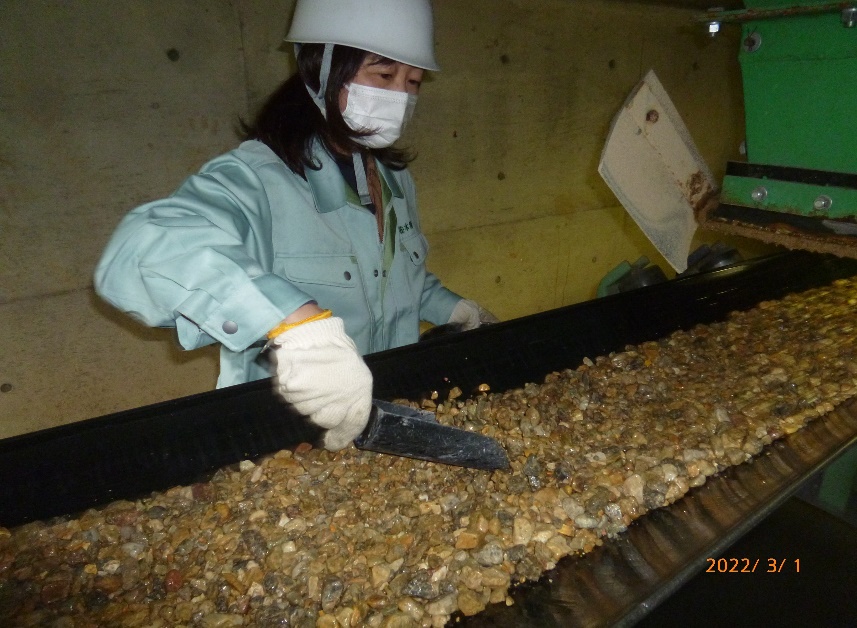

ベルコンから粗骨材を採取

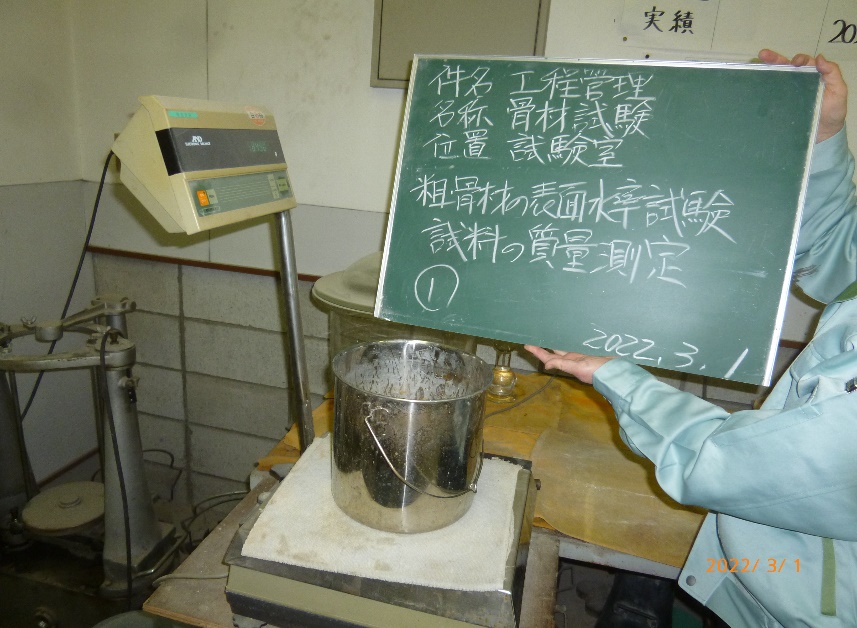

粗骨材の表面水率試験②
試料の質量を測定

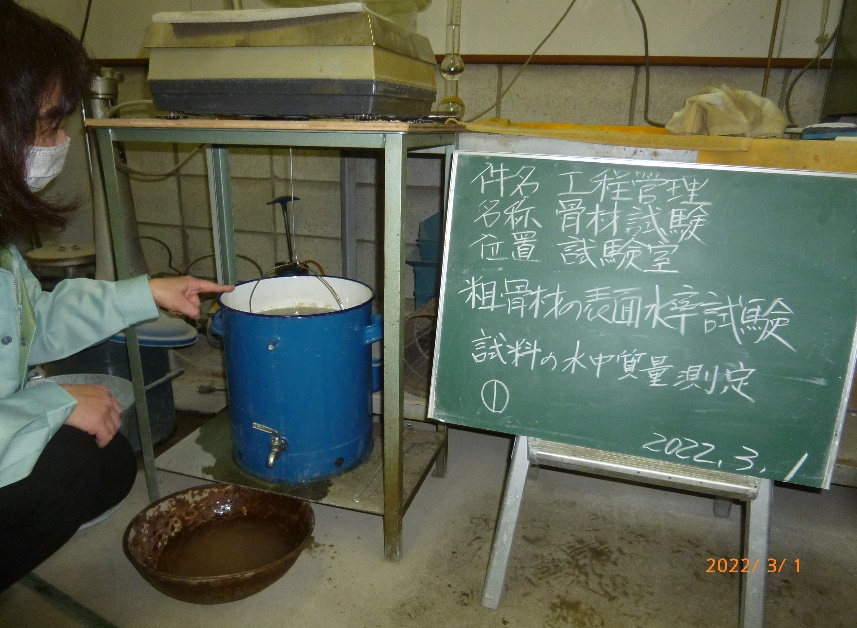

粗骨材の表面水率試験③
試料の水中質量を測定（同様の試験を計2回行う）
生コン製造・打設
当工場では、電子制御システムを用いて精度の高い計量・均一な練り混ぜを可能とし、JIS規格に適合した生コンクリートを製造しています。また、狭い現場でも搬入可能な4t車・6t車、大量打設にも対応可能な10t車を揃え、積込み・配達を行います。

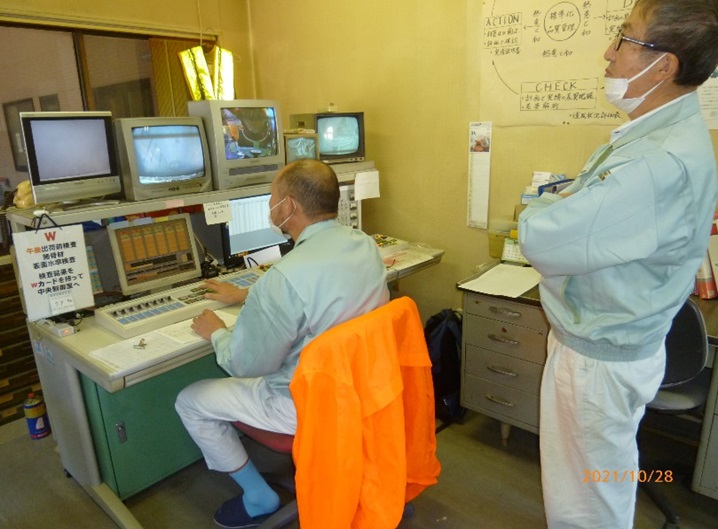

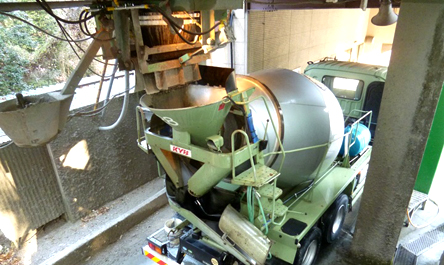

生コン製造・打設①
生コン製造確認（カメラ確認）
生コン製造・打設②

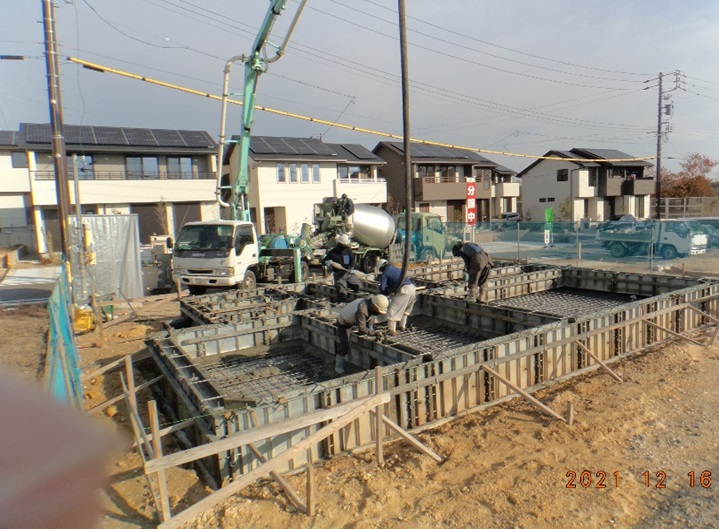

生コン打設中
点検・メンテナンス作業
ミキサー、ベルトコンベアー等の各設備が良好に作動するよう、日常的に点検を行います。生コン車、ダンプカーは各ドライバーが点検・メンテナンスを行い、安全に出荷できるよう心掛けています。
点検・メンテナンス作業①

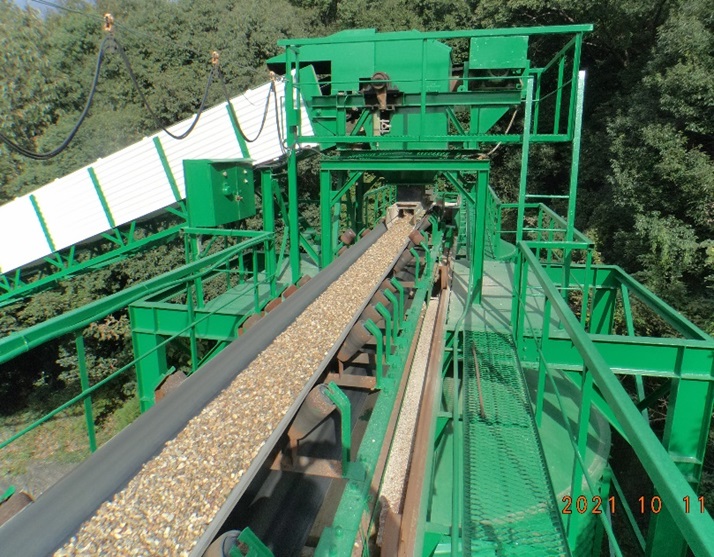

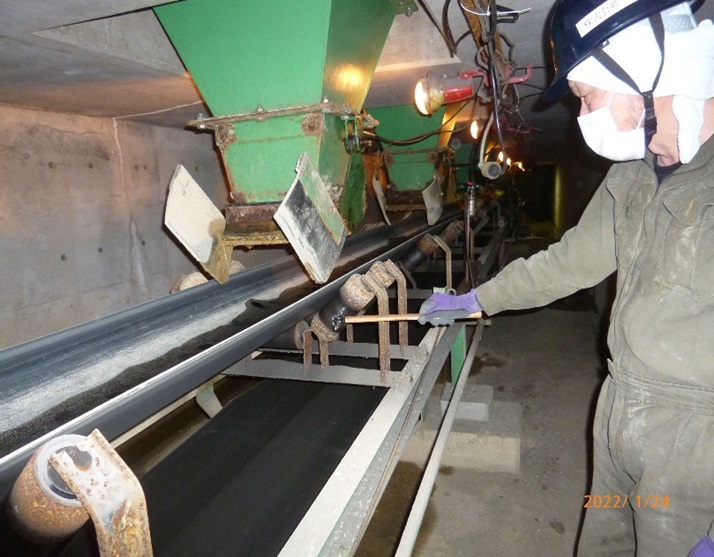

ベルコンローラー点検
点検・メンテナンス作業②
ベルコン異常チェック
点検・メンテナンス作業③
プラント清掃

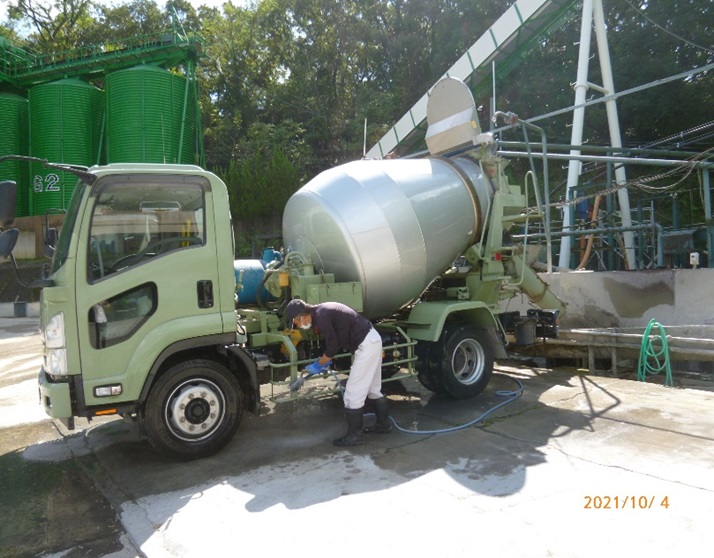

点検・メンテナンス作業④
生コン車 清掃

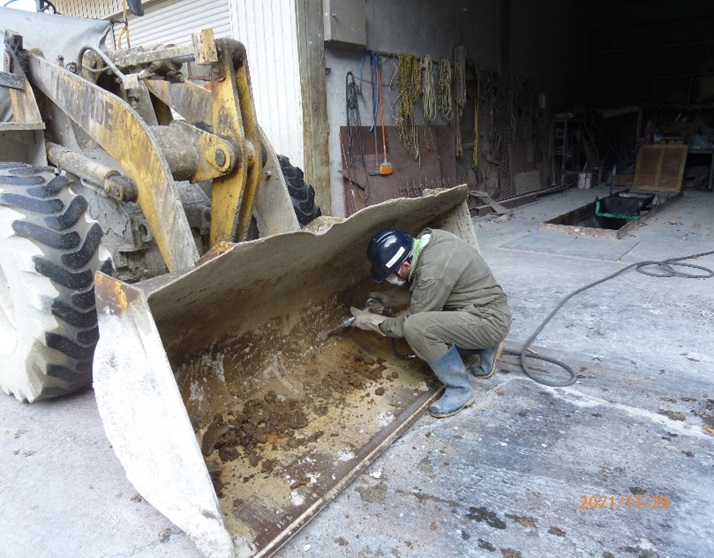

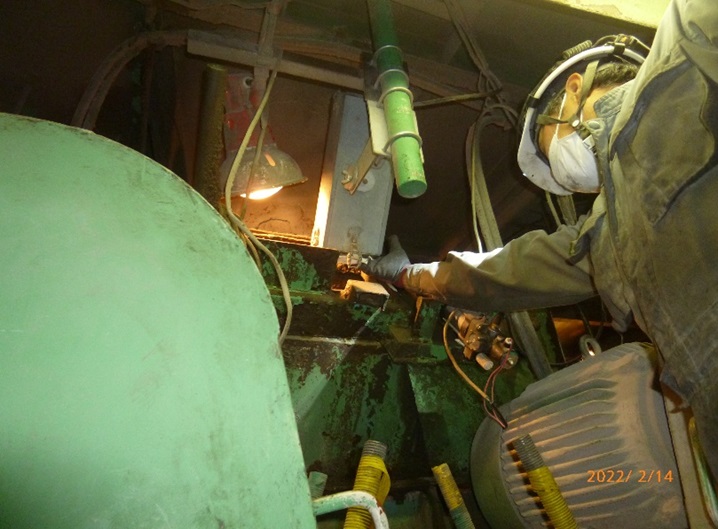

点検・メンテナンス作業⑤
作業機械メンテナンス
その他
- ミキサー車の運転経験が浅い人でも、一人前になるまで丁寧に指導しています。
- 工場ヤードの緑化、生態系保全の為に、自然栽培で（無農薬・無化学肥料）による野菜やみかんの栽培をしています。ヤードの中には、いろんな昆虫等が生息しています。
①新人ドライバー研修
②環境づくり（みかんの植栽）
福利厚生の一環として
